Netzwerkanschluss im Ex-Bereich ohne Öffnen des Ex-d Anschlussraums
Sie betreiben eine Anlage im Ex-Bereich, die umgebaut werden muss?
Ihre Ex-geschützten Kameras sind veraltet und Sie wollen den Austausch ohne großen Aufwand vornehmen?
Dann sind die Kameras mit dem
flipConnect® IP-Anschlussmechanismus
von SAMCON für druckfest gekapselte Geräte (Ex-d-Gehäuse) ein Muss!
Das Problem:
Arbeiten an und Modifikationen von Ex-d-Gehäusen haben es in sich:
sobald druckfest gekapselte Geräte vom Hersteller auf den Kunden übergegangen sind, liegt die Verantwortung für deren sicheren Einsatz beim Endanwender. Will man auf herkömmlichem Weg ein Netzwerkkabel anschließen, muss das druckfest gekapselte Gehäuse geöffnet, das Kabel eingeführt, abgedichtet, aufgelegt und der Anschlussraum wieder verschlossen werden. Die Explosionssicherheit muss bei jedem Öffnen wieder sichergestellt werden.
Wäre es da nicht viel einfacher, wenn man gänzlich auf einen Anschlussraum verzichten könnte? SAMCON flipConnect® macht es möglich!
Die Lösung:
Der explosionssichere Anschluss wird mit flipConnect® , dem praktischen IP-Anschlussmechanismus von SAMCON, zum Kinderspiel und so "Plug and Play" wie bei nicht-Ex-Geräten.
Die RJ45-Buchse des Anschlussmechanismus ragt für die Anschlussarbeit aus dem Ex-d-Gehäuse nach außen. Nach Stecken des RJ45-Steckers wird die flipConnect® Buchse ins Ex-d-Gehäuse zurückgeführt, wo sie arretiert. Je nach Wunsch des Installateurs befindet sich somit die RJ-45 Buchse zum Anschließen leicht zugänglich außerhalb des Schutzgehäuses oder, für den Einsatz sicher verpackt, innerhalb des Schutzgehäuses. Mit einem einfachen Push-Mechanismus, ähnlich wie bei einem Kugelschreiber, kann flipConnect®wieder gelöst werden.

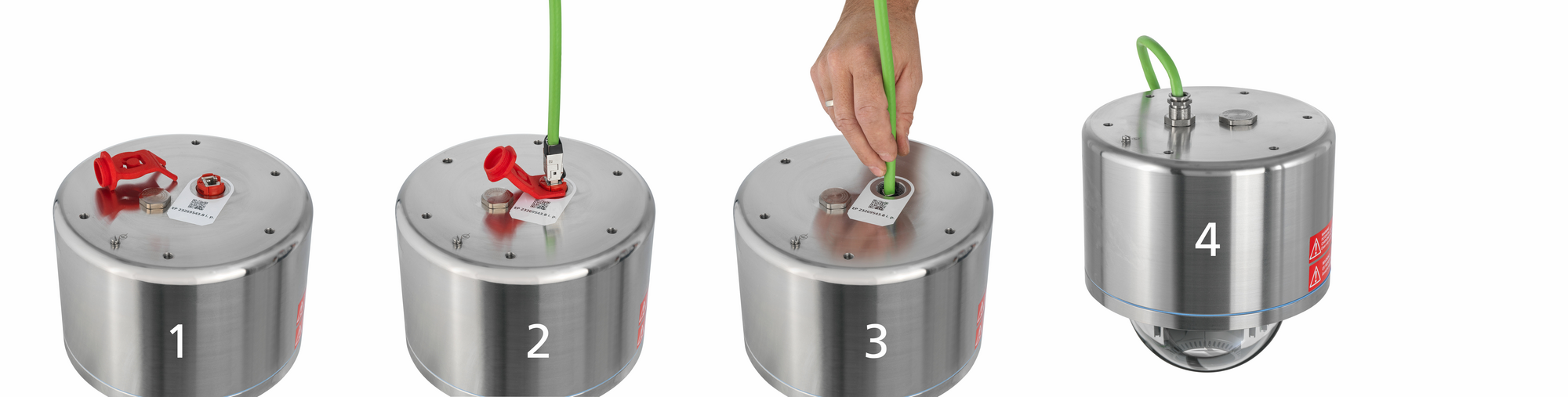

Die Kabelöffnung im Gehäuse wird als Platz für die Anschlussbuchse benutzt, die Buchse wird über einen Druckmechanismus (1) inklusive des elektrischen Anschlusses nach außen geholt, arretiert (2), der Kabelanschluss erfolgt außerhalb des Gerätes, anschließend erfolgt die Rückführung (3) ins Gerät mit dem Verschluss (4) der Kabelleitungseinführung, fertig.
Ein Anschlussmechanismus für viele Anschlussvarianten
SAMCON flipConnect® ist vielseitig verwendbar: in Kombination mit Barriere-Kabelverschraubungen, Verschraubungen für armierte Kabel, gummiringabdichtenden Verschraubungen, Conduit-Systemen. Entscheidend ist die Kabelleitungseinführung für das Kabel. Von Seiten der Gerätezulassung ist flipConnect® in das Gerät integriert, somit ergibt sich keine Einschränkung bzgl. der Zulassung/Zertifizierung.
Patent i.P. europ. Patentanmeldung - Gehäuse zum Sichern von Zündquellen
Eingetragene Wortmarke flipConnect AZ 018911561
Amt der Europäischen Union für geistiges Eigentum (Marken)
Anschluss via flip Connect
Das Tutorial Plug & Play Cable Connection via SAMCON flipConnect zeigt den einfachen elektrischen Anschluss einer ex-d Kamera via flipConnect. Wichtig ist die Auswahl geeignerter Komponenten (Kabel, Kabelleitungseinführung, RJ45 Stecker).
