Das SKA02 ist ein Systemkabel zum Anbinden analoger Kamerasysteme (System Kabel Analog 02) und wurde für die Verwendung in explosionsgefährdeten Bereichen entwickelt. Es entspricht den Anforderungen an Kabel und Leitungen gemäß der Norm DIN EN 60079-14 und kann mittels geeigneter Kabelleitungseinführung direkt in Räume druckfester Kapselung eingeführt werden.

Funktions Highlights.

  • Erfüllt die Bestimmungen für Leitungen in explosionsgefährdeten Bereichen gemäß IEC/EN 60079-14 Kapitel 9.3.
  • Geprüft für -40°C fest verlegt.
  • Geprüft für +80°C fest verlegt.
  • Konstruiert mit zusätzlichem Powerkanal: Quadrat 3 x 1,5 mm², Farbcode: BK-BU-GN/YE.

Normen / Standards:

EN 60079-14:2014 „Projektierung, Auswahl und Errichtung elektrischer Anlagen“
IEC 60079-14:2013 „Electrical installations design, selection and erection“
EN 50288-10-1; IEC 61156-5 ; EN 50173 ; ISO/IEC 11801 2. Ausgabe
EN 60332-1-2 ; IEC 60754-2; UL AWM 21586

Bedruckungstext:

SAMCON GmbH SKA02 +Art.-Nr. 0001004033 / Koax 75OHM 2x2x0,25mm2 +4x0,75mm2

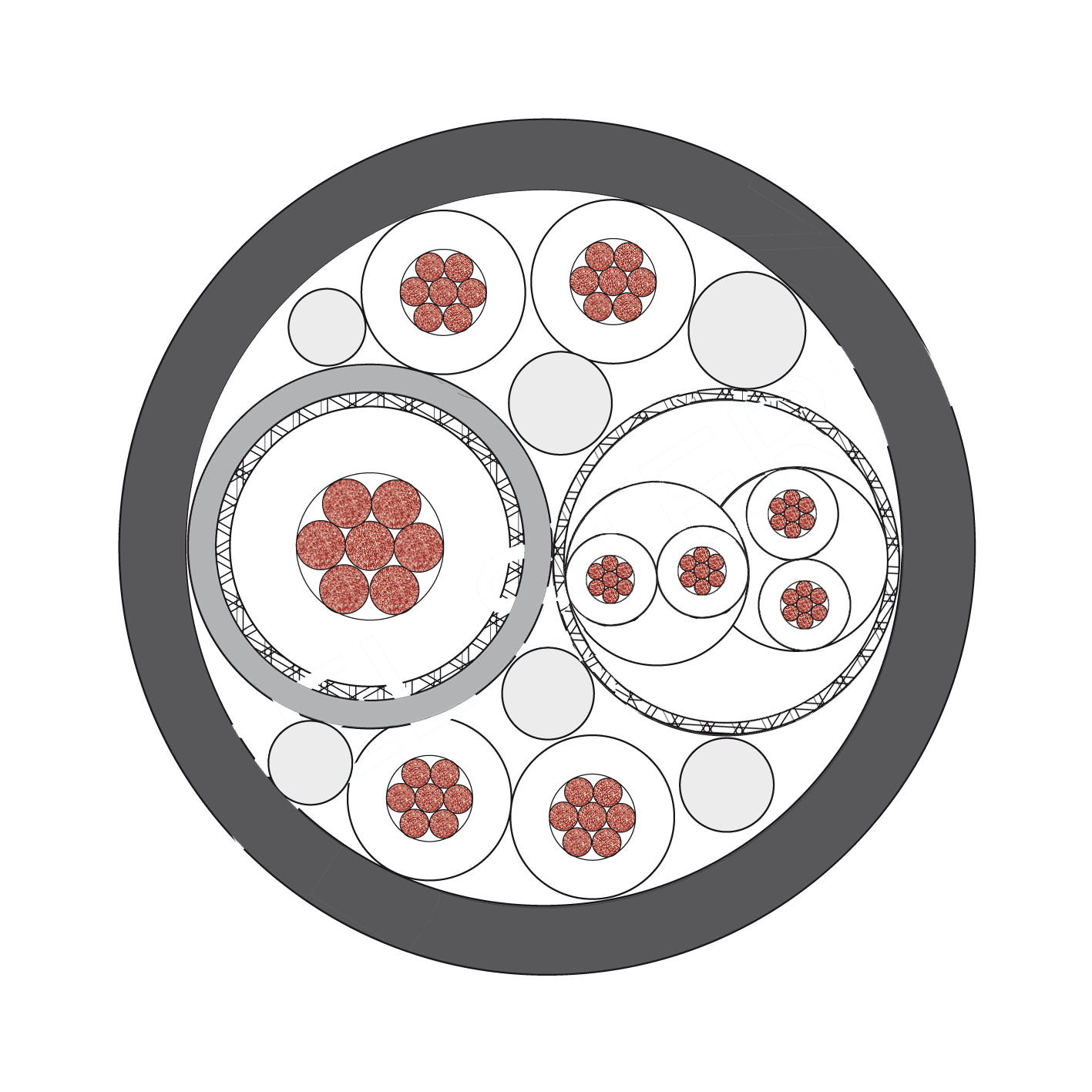

Aufbau:

Außenmantel: PUR flammwidrig nach IEC 60322-1-2 1KW Flamme; ölbeständig nach VDE 0472 Teil 803; halogenfrei, mikroben und hydrolysebeständig; UV-beständig
Mantelfarbe: schwarz ähnlich RAL 9005 matt
Farbe des Aufdrucks: TSD weiß
Außendurchmesser: 9,4 ± 0,3 mm
Verseilung: Koax. + Twisted Pair + Poweradern + Vliesbandierung + Mantel

Aufbau des Videosignalleiters:

Typ: Koaxialleiter
Kern: 19x0,127 mm verzinnt = AWG24
Material Dielektrikum: Polyolefine
Aderdurchmesser Dielektrikum: 2,80 ± 0,10 mm
Farbe Dielektrikum: natur
Schirm: Kupfergeflecht, verz., 90% Dichte
Mantelmaterial TPE-schwarz
Manteldurchmesser: 4,00 mm
Wellenwiderstand: 75 Ohm
Kapazitätsbelag: 58 pF/m

Aufbau des Steuersignalleiters:

Typ: Twisted Pair
Leiter: 19x0,127 mm verzinnt = AWG24; 2x2x0,25 mm² geschlossen Cu geschirmt; Pro Leiter: Cu-Litze blank 19x0,127 mm; br,gb; or,gn
Mantel: Bandierung aus doppelter Folienbandierung

Powerelemente:

Typ: Einzeladern
Leiter: 4x0,75 mm²; Pro Leiter: 42x0,15 mm blank
Isolation: Polyolefine
Aderfarben: rt, sw, gr, ws I

Mechanische Eigenschaften:

Temperaturbereich:
Fest verlegt: -40°C bis +80°C
Bei Verlegung: -20°C bis +80°C
Zul. Biegeradius: >12 x Durchmesser

Elektrische Eigenschaften:

Leiterwiderstand Koax/ 0,25mm²: Max. 78 Ohm / km
Leiterwiderstand Koax/ 0,75mm²: Max. 28 Ohm / km
Isolationswiderstand: >200 Ohm x km
Kapazität: 61 pF / m
Wellenwiderstand: 73 Ohm
Prüfspannung Sparktest: 2,5 kV
Prüfspannung A/C: 0,8 kV
