Das SKD04-T.flex ist ein Systemkabel zum Anbinden digitaler Kamerasysteme und wurde für die Verwendung in explosionsgefährdeten Bereichen entwickelt. Es entspricht den Anforderungen an Kabel und Leitungen gemäß der Norm DIN EN 60079-14. Das Kabel kann mittels geeigneter Kabelleitungseinführung direkt in Räume druckfester Kapselung eingeführt werden. Es ist hochflexibel ausgeführt und Schleppkettentauglich. Das SKD04-T.flex ist ein Highspeedkabel für industrielle Ethernetanwendungen und geeignet zur festen und mobilen Installation in trockenen, nassen oder feuchten Räumen. Das Kabel erfüllt die Übertragungscharakteristika der Kategorie 6 nach IEC 61156-5 Ed. 2 sogar bei -60°C. Gigabit Ethernet Anwendungen können bis zu einer Übertragungslänge von 100 Meter sicher übertragen werden. Es zeigt eine exzellente Belastbarkeit hinsichtlich mechanischer Beanspruchung, gute Beständigkeit gegen Öl und Schmierstoffe und ist halogenfrei.
Funktions Highlights.
- Erfüllt die Bestimmungen für Leitungen in explosionsgefährdeten Bereichen gemäß IEC/EN 60079-14 Kapitel 9.3.
- Hochflexibel und schleppkettentauglich: 1 Million Biegezyklen, Biegeradius 20 x D, bei einer Geschwindigkeit von 4 m/s, Beschleunigung 4 m/s², max. Fahrtstrecke 10 m bei 20°C.
- Geprüft für -60°C fest verlegt.
- Geprüft für +80°C fest verlegt.
- Beständig bei Sonnenlicht gemäß UL 2556 Abs. 4.2.8.5 (720 h).
- Flammwidrig gemäß IEC 60332-1-2.
- Ölbeständig gemäß IEC 60811-2-1 (IRM 902, 4 h bei 70°C).
- Schlammbeständig gemäß NEK 606.
- Getestet nach Standard: IEE 802.3; Ethernet 10Base-T; Fast Ethernet 100Base-T; Gigabit Ethernet 1000Base-T @ 95 Meter.
- Getestet nach IEEE 802.3at. PoE+, max. 30 W pro Kanal, max. 95 m.
Anwendungsgebiete:
IEEE 802.3 : Ethernet 10Base-T ; Fast Ethernet 100Base-T ; Gigabit Ethernet 1000Base-T
IEEE 802.5 : 16 MB; ISDN ; FDDI ; ATM ; Cable sharing
IEEE 802.3at : PoE geeignet
Normen / Standards:
EN 60079-14:2014 „Projektierung, Auswahl und Errichtung elektrischer Anlagen“
IEC 60079-14:2013 „Electrical installations design, selection and erection“
EN 50288-10-1; IEC 61156-5 ; EN 50173 ; ISO/IEC 11801 2. Ausgabe
EN 60332-1-2 ; IEC 60754-2
Umgebungsbedingungen:
Die Leitung ist schleppkettentauglich: 1 Million Biegezyklen, Biegeradius 20 x D, bei einer Geschwindigkeit von 4 m/s, Beschleunigung 4 m/s², max. Fahrtstrecke 10 m bei 20°C.
Chemische Eigenschaften:
RoHS 2011/65/EU; Ölbeständig gemäß IEC 60811-2-1 ( IRM 902, 4h bei 70°C ) ; UV-beständig gemäß UL 2556 Abs. 4.2.8.5 (720h); Flammwidrig gemäß IEC 60332-1-2; Schlammbeständig gemäß NEK 606
Bedruckungstext:

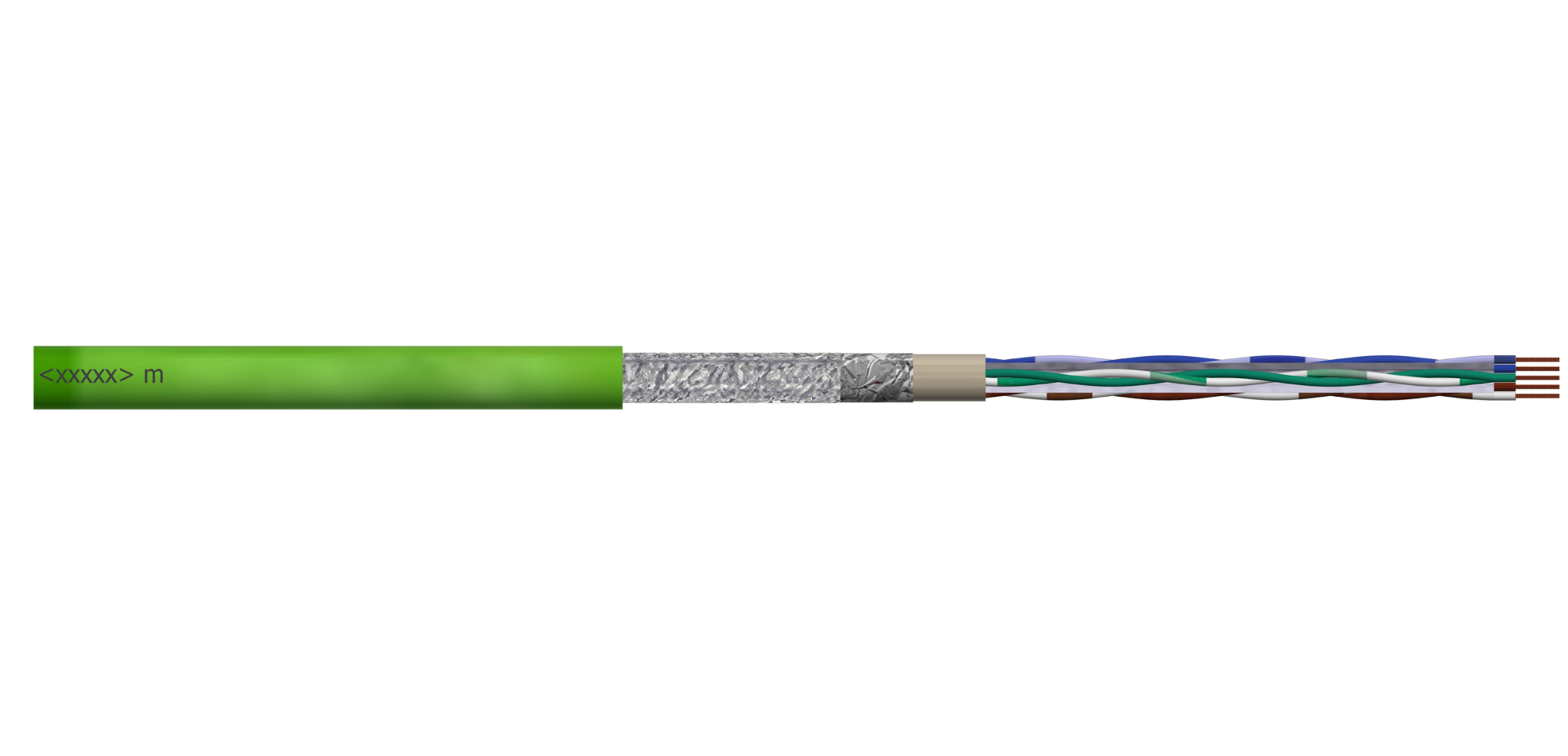

WWW.SAMCON.EU SKD04-T.flex / Cat.6 / 4x2xAWG24/7 - <Chargennummer> - <xxxxx> m

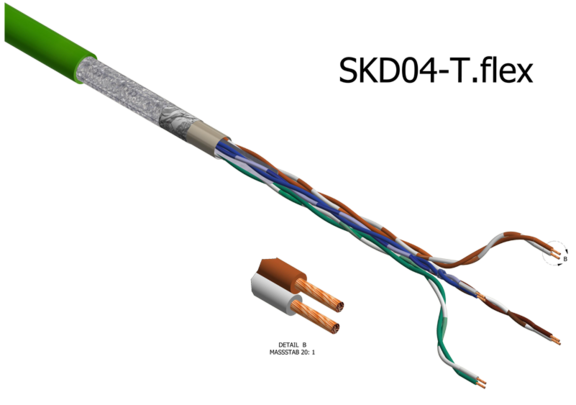

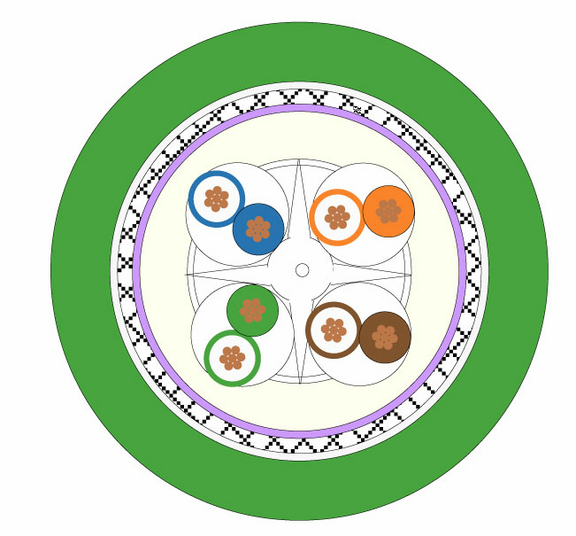

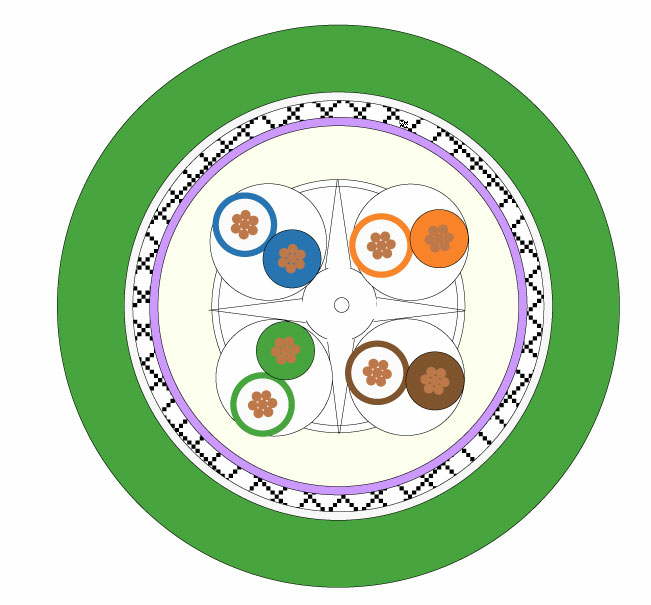

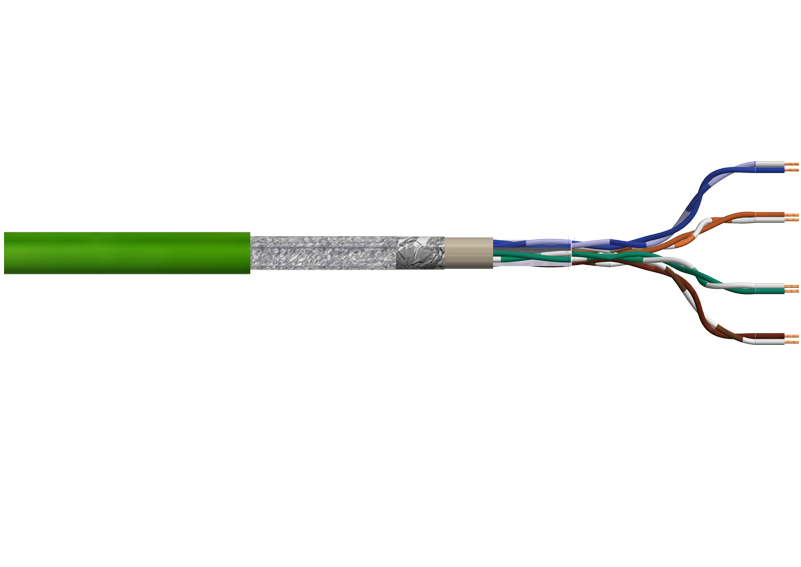

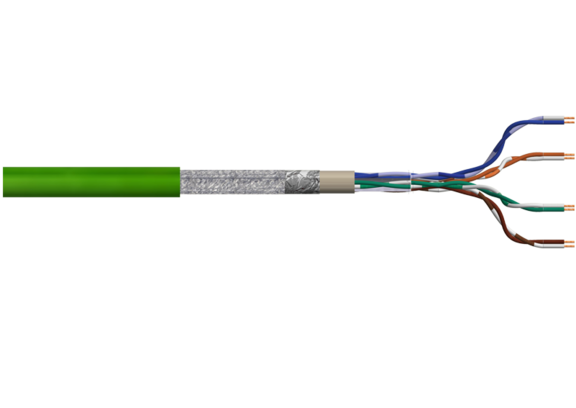

Aufbau:
Außenmantel: PUR FHF
Mantelfarbe: gelbgrün, RAL 6018
Außendurchmesser: 8,7 ± 0,3 mm
Wandstärke: 0,85 ± 0,3 mm
Aufbau der Leiter:
Leiter: AWG 24/7, blank
Isolation: PE
Aderdurchmesser: 1,05 ± 0,02 mm
Farbcode: IEC 708-1
Paarschirmung: Aluverbundfolie
Schirmung: Kupfergeflecht, Mehrfachdraht 0,10 vz, opt. Bedeckung ca. 80%
Mechanische Eigenschaften:
Temperaturbereich:
Fest verlegt: -60°C bis +80°C
Bei Verlegung: -25°C bis +80°C
Zul. Biegeradius:
Bei Installation: 8 x Außendurchmesser
Nach Installation: 4 x Außendurchmesser
Max. Zugkraft: 100 N
Druckbeständigkeit bei 20°C: 18 bar
Elektrische Eigenschaften:
Schleifenwiderstand: Max. 180 Ohm / km nach VDE 0812
Isolationswiderstand: Min. 5 GOhm x km bei +20°C
Betriebskapazität: Nom. 45 nF / km
Wellenwiderstand bei 100MHz: 100 Ohm ± 5 Ohm
Prüfspannung: 700 V / AC
Ausbreitungsgeschwindigkeit: Ca. 0,78 c
Signallaufzeit: Max. 513 ns / 100m
Laufzeitunterschied: < 8 ns / 100m
Schirmdämpfung bis 1000MHz: > 85 dB
Kopplungsdämpfung: > 85 dB
Kopplungswiderstand: < 5mOhm / m bei 10 MHz
