Das SKD05-HT ist ein Systemkabel zum Anbinden digitaler Kamerasysteme und wurde für die Verwendung in explosionsgefährdeten Bereichen entwickelt. Es entspricht den Anforderungen an Kabel und Leitungen gemäß der Norm DIN EN 60079-14. Das Kabel kann mittels geeigneter Kabelleitungseinführung direkt in Räume druckfester Kapselung eingeführt werden. Es ist hochtemperaturbeständig.
Das SKD05-HT ist ein Highspeedkabel für industrielle Ethernetanwendungen und geeignet zur festen und mobilen Installation in trockenen, nassen oder feuchten Räumen. Das Kabel erfüllt die Übertragungscharakteristika der Kategorie 6 nach IEC 61156-5 Ed. 2 sogar bei -50°C. Es zeigt eine exzellente Belastbarkeit hinsichtlich mechanischer Beanspruchung, gute Beständigkeit gegen Öl und Schmierstoffe und ist flammwidrig.
Funktions Highlights.
- Erfüllt die Bestimmungen für Leitungen in explosionsgefährdeten Bereichen gemäß IEC/EN 60079-14 Kapitel 9.3.
- Hochtemperaturbeständig (bis zu +150°C)
- Beständig bei Sonnenlicht gemäß UL 2556 Abs. 4.2.8.5 (720 h).
- Flammwidrig gemäß IEC 60332-1-2.
- Ölbeständig gemäß IEC 60811-2-1 (IRM 902, 4 h bei 70°C).
- Schlammbeständig gemäß NEK 606.
- Getestet nach Standard: IEE 802.3; Ethernet 10Base-T; Fast Ethernet 100Base-T; Gigabit Ethernet 1000Base-T @ 60 Meter.
- Getestet nach IEEE 802.3at. PoE+, max. 30 W pro Kanal, max. 60 m.
Anwendungsgebiete:
IEEE 802.3 : Ethernet 10Base-T ; Fast Ethernet 100Base-T ; Gigabit Ethernet 1000Base-T
IEEE 802.5 : 16 MB; ISDN ; FDDI ; ATM ; Cable sharing
IEEE 802.3at : PoE geeignet
Normen / Standards:
EN 60079-14:2014 „Projektierung, Auswahl und Errichtung elektrischer Anlagen“
IEC 60079-14:2013 „Electrical installations design, selection and erection“
EN 50288-10-1; IEC 61156-5 ; EN 50173 ; ISO/IEC 11801 2. Ausgabe
EN 60332-1-2 ; IEC 60754-2
Umgebungsbedingungen:
Die Leitung ist hochtemperaturbeständig (Tmax < 150°C).
Chemische Eigenschaften:
RoHS 2011/65/EU; Ölbeständig gemäß IEC 60811-2-1 ( IRM 902, 4h bei 70°C ) ; UV-beständig gemäß UL 2556 Abs. 4.2.8.5 (720h); Flammwidrig gemäß IEC 60332-1-2; Schlammbeständig gemäß NEK 606
Bedruckungstext:
WWW.SAMCON.EU SKD05-HT / Cat.6 / 4x2xAWG26/7 - <Chargennummer> - <xxxxx> m

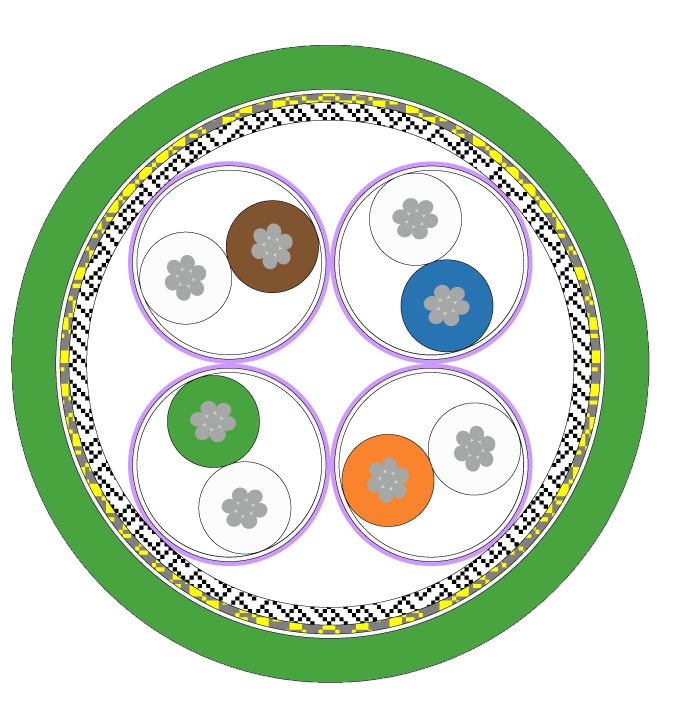

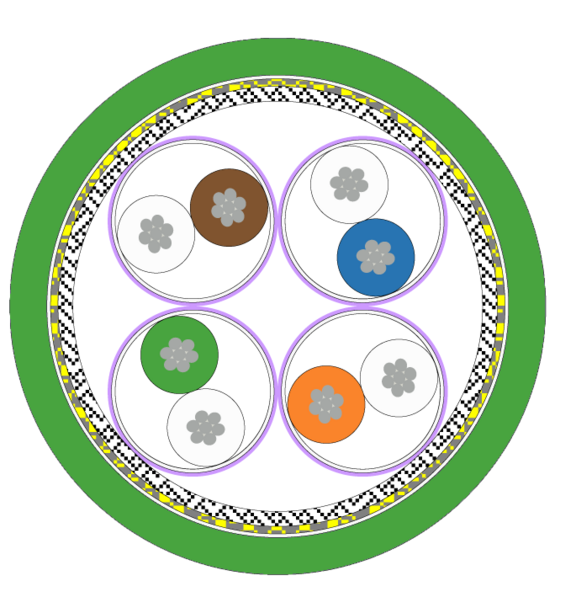

Aufbau:
Außenmantel: FEP GY
Mantelfarbe: gelbgrün, RAL 6018
Außendurchmesser: 6,6 ± 0,2 mm
Aufbau der Leiter:
Leiter: AWG 26/7, blank
Isolation: FEP
Aderdurchmesser: 1,04 ± 0,02 mm
Farbcode: IEC 708-1
Paarschirmung: Aramidfasern
Schirmung: Kupfergeflecht, Mehrfachdraht 0,10 vz, opt. Bedeckung ca. 70%
Mechanische Eigenschaften:
Temperaturbereich:
Fest verlegt: -50°C bis +150°C
Bei Verlegung: -50°C bis +150°C
Zul. Biegeradius:
Bei Installation: 8 x Außendurchmesser
Nach Installation: 4 x Außendurchmesser
Max. Zugkraft: 1500 N
Gewicht: 62 kg/km
Druckbeständigkeit bei 20°C: 20 bar
Elektrische Eigenschaften:
Schleifenwiderstand: Max. 290 Ohm / km nach VDE 0812
Isolationswiderstand: Min. 5 GOhm x km bei +20°C
Wellenwiderstand bei 100MHz: 100 Ohm ± 5 Ohm
Prüfspannung: 700 V / AC
Ausbreitungsgeschwindigkeit: Ca. 0,78 c
Signallaufzeit: Max. 513 ns / 100m
