Betriebsanleitung ExCam IPM1137-LE

Sicherheitshinweise

Wichtig

Unbedingt die Sicherheitshinweise in der T08 Ex-Installationsanleitung und in der T20 Ex-Installationsanleitung beachten!
Sowohl Kamera als auch Scheinwerfer sind nicht geeignet für Zone 0 und 20!
Angaben auf den Typenschildern beachten!
Temperaturklasse und Explosionsgruppe müssen zwingend eingehalten werden!
Die angegebenen Temperaturen müssen eingehalten werden!
Umbauten oder Veränderungen an der Kamera und dem Scheinwerfer sind nicht gestattet.
Die Geräte sind bestimmungsgemäß in unbeschädigtem und einwandfreiem Zustand zu betreiben.
Zur Reperatur dürfen nur Originalteile verwendet werden. Reperaturen, die den Explosionsschutz betreffen, dürfen nur vom Hersteller in Übereinstimmung mit national geltenden Regeln durchgeführt werden.
Bei der Installation müssen die Anforderungen der EN / IEC 60079-14 angewendet werden.

Warnhinweis

WARNUNG:
NICHT INNERHALB EINES EXPLOSIONSGEFÄHRDETEN BEREICHS ÖFFNEN
Sicherheitshinweise in der Installationsanleitung beachten!
Die Schauglasscheibe des liteServer darf nicht unmittelbardurch Fremdkörper verdeckt sein. Das Licht muss die Optik des Schutzgehäuses ungehindert verlassen können. Regelmäßige Reinigungsintervalle des Schauglases sollen eingehalten werden um Anhaftungen und Staubablagerungen zu vermeiden.
Gefahr vor Verbrennung durch heiße Oberfläche (<80°C)
Nicht in den direkten Lichtstrahl blicken. Gefahr vor Beeinträchtigung des Sehvermögens durch hohe Lichtexposition!

Technische Daten

Explosionsschutz

Gerätekennzeichnung nach Richtlinie 2014/34/EU	Ex II 2G (Zone 1 und 2)
	Ex II 2D (Zone 21 und 22)
Explosionsschutz ExCam
Explosionsschutz (Gas)	Ex db IIC T6 Gb
Explosionsschutz (Staub)	Ex tb IIIC T80°C Db
ExplosionsschutzliteServer
Explosionsschutz (Gas)	Ex db IIC T5 Gb
Explosionsschutz (Staub)	Ex tb IIIC T95°C Db
Schutzart ExCam	IP68 (IEC /EN 60529)
Schutzart	IP 66/68 (IEC /EN 60529)
Transport-/ Lagertemperatur	-40°C…+65°C (nicht kondensierend)
Umgebungstemperatur (EX)	-30°C…+50°C
Benannte Prüfstelle	TÜV Rheinland (Nummer 0035)
Kamera
EU-Baumusterprüfbesch.	TÜV 18 ATEX 8218X (2018)
IECEx Cert. of Conformity	TUR 18.0023X (2018)
INMETRO-Certificate	TÜV 23.0363X (2023)
EAC-Ex TUR Report	TC RU C-DE.HA65.B.01652/22
Leuchte
EU-Baumusterprüfbesch.	TÜV 21 ATEX 8696X (2021)
IECEx Cert. of Conformity	TUR 22.0076X (2022)

Modellvarianten

Ex Produktname	Modellvarianten	Artikelnr.
1)	2) Typ	3) Gehäuse-(kombination)	4) Temp.-bereich	5) Kabellänge [m] Kabeltyp	6) Terminierung	Link zum digitalen Typenschild
ExCam IPM1137-LE	-WL	T08- T20-	VA2.2.K1.BOR- VA0.1.K1.BOR-	L.H- L.N-	005.N- 001.1-	P 0	22070476
-WL	T08- T20-	VA2.2.K1.BOR- VA0.1.K1.BOR-	L.H- L.N-	005.N- 001.1-	T 0	22070477
-IR	T08- T20-	VA2.2.K1.BOR- VA0.1.K1.BOR-	L.H- L.N-	005.N- 001.1-	P 0	22070478
-IR	T08- T20-	VA2.2.K1.BOR- VA0.1.K1.BOR-	L.H- L.N-	005.N- 001.1-	T 0	22070479
-WL	T08- T20-	VA2.2.K1.BOR- VA0.1.K1.BOR-	L.H- L.N-	005.A- 001.1-	P 0	22070501
	-IR	T08- T20-	VA2.2.K1.BOR- VA0.1.K1.BOR-	L.H- L.N-	005.A- 001.1-	P 0	22070502

Ex Produktname

Modellvarianten

Artikelnr.

Typ

Gehäuse-(kombination)

Temp.-bereich

Kabellänge [m] Kabeltyp

Terminierung

Link zum digitalen Typenschild

ExCam IPM1137-LE

-WL

T08-

T20-

VA2.2.K1.BOR-

VA0.1.K1.BOR-

L.H-

L.N-

005.N-

001.1-

22070476

-WL

T08-

T20-

VA2.2.K1.BOR-

VA0.1.K1.BOR-

L.H-

L.N-

005.N-

001.1-

22070477

-IR

T08-

T20-

VA2.2.K1.BOR-

VA0.1.K1.BOR-

L.H-

L.N-

005.N-

001.1-

22070478

-IR

T08-

T20-

VA2.2.K1.BOR-

VA0.1.K1.BOR-

L.H-

L.N-

005.N-

001.1-

22070479

-WL

T08-

T20-

VA2.2.K1.BOR-

VA0.1.K1.BOR-

L.H-

L.N-

005.A-

001.1-

22070501

-IR

T08-

T20-

VA2.2.K1.BOR-

VA0.1.K1.BOR-

L.H-

L.N-

005.A-

001.1-

22070502

Erklärung:

ExCam IPM1137-LE = Funktionelle Kamerabeschreibung der ExCam Serie (technische Daten/ Spezifikation des Kameramoduls)
WL = Weißlicht
IR = Infrarotes Licht
T08 = SAMCON Produktions- Typ 08 (Ex-geschützte Kamera)
T20 = SAMCON Produktions- Typ 20 (Ex-Leuchte)
VA2.2.K1.BOR = Gehäusekombination (Edelstahl 1.4404) mit großem Durchmesser ØVA2=113mm) VA2.2.K1.BOR = T07 VA2.2 Gehäuse mit mittlerer Rumpflänge (L_R = 260mm)
VA2.2.K1.BOR = K1 Kabel- und Zuleitungsflansch
VA2.2.K1.BOR = Borosilikatschauglasscheibe DIN7080 (Standard, für Videokameras im sichtbaren Spektralbereich: λ = 350...2000 [nm] und fotografischer Infrarot Bereich NIR, nicht geeignet für Thermografie Applikationen (MIR/ FIR), für Kameras ohne Wischer
L.H = Hochtemperaturbeständige Batterie verbaut (T_amb < +50°C)
L.H = Tiefe Temperaturen (T_amb > -30°C)
005.N = Anschlusskabellänge in Meter zum Auslieferungszeitpunkt; 5m ist die Standard Kabellänge, max. Kabelreichweite beträgt: 005...100 [m]
005.N = Nicht armiertes Kabel
P = Plug- Abschluss (Standard) CAT6, RJ-45 Netzwerkstecker (heavy duty), AWG 26-22, Kontaktbelegung gemäß Spezifikation EIA/TIA-568B
T = Terminal Box (Klemmkasten)- Abschluss (Optional) 4 x PoE Mode A Anbindung (Camera PoE) (siehe elektrischer Anschluß)

Elektrische Kennwerte

Einspeisung der Kamera (PoE):
Spannungsversorgung: PoE, IEEE 802.3af/802.3at Typ2 Klasse 4
Bezugsspannung: +48 V DC (44...54 V DC)
Maximale Leistungsaufnahme: 25,5 W
Typische Leistungsaufnahme: 19,5 W

Verbindungsleitungen

Geeignete Kabel & Kabelleitungseinführungen:

siehe hierzu folgendes Video-Tutorial oder Informationen auf der Kabel-Seite.

Achtung!

Kabel und Leitungen müssen den Vorgaben der IEC 60079-0/1/7 & 14 entsprechen.
Die Zuleitung muss einen ausreichenden Querschnitt aufweisen und die Absicherung der Leitung den nationalen sowie den internationalen Bestimmungen entsprechen.

Kabelleitungseinführungen

Kamera

Anschlusskabel SKD02-T --> KLE Capri ADE1F2 M20x1,5 Cap Nr.5 (7-12mm)
Anschlusskabel ASKD02-T --> KLE Capri ADE4F Cap Nr.6
Dokumentation, Konformitätserklärung, Instruction Manual, Datenblatt

Leuchte

Ölflex heat 125 ML 3G --> Ex-d KLE ANACONDA Sealite für Stahlarmierung Typ SU, Messing vernickelt für 5/8"
Schutzschlauch ANACONDA multiflex Schutzschlauch, Edelstahlarmierung
Dokumentation, Instruction Manual

Videotechnische Kennwerte

AXIS M1137 MKII

Sonstige technische Daten

Zulässige Umgebungstemperatur: -30°C ... +50°C
Schutzart EN 60529/IEC 529: IP66/68 (Prüfbedingungen 24h/3m Wassersäule 5°C)
Gehäusematerial: Edelstahl WNr.: 1.4404
Gewicht: ca. 8,4kg
Abmessungen: 236,75mm x 113mm x 260mm

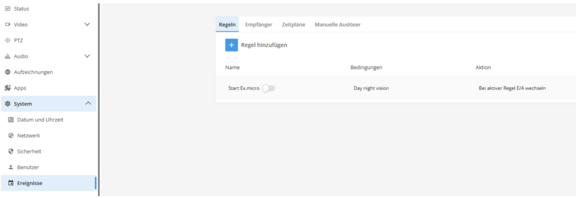

LED Ausleuchtung

Kennwerte zur Leuchte liteServer Ex.micro

Weißlicht LED

Als Strahlungsquelle für sichtbares Licht kommt in diesem Gerät eine neutralweiß HighPower COB LED mit 12.5 W Nennleistung zum Einsatz. Die COB LED zeichnet sich durch folgende technische Eigenschaften aus:
LED Typ: COB-LED (InGaN), einzelner Phosphorpunkt, nicht Matrix-angeordnet, divergent, nicht fokusierend
Leistungsaufnahme: 12,5W
Max. Leistungsaufnahme: 12,9W@24VDC
Farbwiedergabe: 440nm bis 690nm
Farbtemperatur: 5000K
Lichtstrom: 1930lm
Ausleuchtungskegel: 90°
Maße (ØxH): 28 x 2,4 mm

IR-LED

Als Strahlungsquelle für infrarotes Licht kommt in diesem Gerät eine SMD IR-LED mit 4120 mW Strahlungsintensität zum Einsatz. Die IR LED zeichnet sich durch folgende technische Eigenschaften aus:
LED Typ: High Power 12W IR SMD-LED
Max. Leistungsaufnahme: 12,7W
Infrarot Schwerpunktwellenlänge: 850nm
Strahlungsintensität (IR850): 4120mW
Abstrahlwinkel: 90°
Betriebsstunden: 50000h

Achtung!

Von diesem Produkt kann Infrarot-Strahlung ausgehen. Schauen Sie nicht direkt in die Betriebslampe.

Ausleuchtungstests

Die externe Ausleuchtung in Kombination mit der ExCam IPM1137 sorgt bis zu einem Objektabstand von 30,0m dafür, dass man ein gutes Bild erhält. Selbst in einer Entfernung von 60m ist die Lichtstärke ausreichend um ein Objekt im Sichtfeld erkennen zu können. Siehe hierzu die Tests zur Ausleuchtung der ExCam IPM1137-LE im Eleonore Stollen Asslar.

Nach oben

Montage

Gerät auf Transportschäden an Gehäuse und Kabel überprüfen.
Aufstellungsort sorgfältig auswählen (Licht, Objektabstand,...)
Optionales Montagezubehör zur einfachen Befestigung an Pole, Wand oder Scharnier.
Je nach Zoneneinteilung Arbeitsfreigabe einholen! Beim Öffnen der druckfesten Kapselung unter Spannung unbedingt explosionsfähige Atmosphäre verhindern!
Nationale Sicherheits-, Errichter- und Unfallverhütungsvorschriften (z.B. DIN EN 60079-14), Sicherheitshinweise in der Ex-Installationsanleitung, sowie ATEX/IECEx Bestimmungen beachten!

Befestigung der Kamera am Wandhalter

Assembly Instruction WMB-VA2.3

Nach oben

Elektrischer Anschluss

Darf nur durch Fachpersonal erfolgen!
Das Gehäuse ist unbedingt über einen PA-Anschluss zu erden!
Kabel immer geschützt verlegen, Bigeradien beachten!
Elektrische Arbeiten im Innern des druckfesten Gehäuses von Seiten des Anwenders nicht zulässig!

Nach oben

Potentialausgleich

Querschnitt > 4mm² / Anzugsdrehmoment 1,2Nm

Nach oben

Klemmkastenbelegung

Wichtig

Ex-e Klemmkasten niemals unter Spannung öffnen!
Vorschriften für Anschlussräume in erhöhter Sicherheit (Ex-e) beachten.
Betriebsanleitung des Ex-e Anschlussraumes beachten.

Anschlussarbeiten bei Varianten mit Klemmkasten

Nach oben

Steckerbelegung

Belegung des RJ45 Steckers nach EIA/TIA 568B

Anschlussarbeiten bei Varianten mit Stecker

Achtung

Verwenden Sie geeignete RJ45 Stecker! Achten Sie auf Schirmung, Querschnitt und Außendurchmesser des Kabels!
Es ist unbedingt auf eine korrekte Rangierung der Einzeladern gemäß EIA/TIA-56B zu achten.
Überprüfen Sie Ihre Netzwerkinstallation abschließend per Class-D Link Test.

Nach oben

Direkte Rangierung vom Klemmkasten in den sicheren Bereich

Rangierung über ein ExConnection Rail (optionales Zubehör)

Prüfung vor Spannungszuschaltung

Achtung!

Vor Inbetriebnahme des Betriebsmittels sind die in den einzelnen nationalen Bestimmungen genannten Prüfungen durchzuführen. Außerdem ist vor Inbetriebnahme die korrekte Funktion und Installation des Betriebsmittels in Übereinstimmung mit dieser Betriebsanleitung und anderen anwendbaren Bestimmungen zu überprüfen.
Unsachgemäße Installation und Betrieb der Kamera kann zum Verlust der Garantie führen!
Nehmen Sie die Kamera nicht bei temperaturen unter 0°C in Betrieb!

Arbeiten in den Gehäusen

Gründe für das Öffnen des Kameragehäuses:

Austauschen der SD-Speicherkarte
Hardware-Reset

Gründe für das Öffnen des Leuchtengehäuses:

Austauschen des LED-Blocks

Wichtig

NICHT INNERHALB EINES EXPLOSIONSGEFÄHRDETEN BEREICHS ÖFFNEN!
Je nach Zoneneinteilung Arbeitsfreigabe einholen!
Explosionsfähige Atmosphäre verhindern!
Oberfläche des Gewindes, Gehäusedichtungen und zünddurchschlagsicheren Spalt nicht beschädigen!

Demontage des liteServer und des Nockenadapters

Um eines der beiden Gehäuse zu öffnen müssen zuerst Kamera und Leuchte voneinander getrennt werden. Hierzu ist wie folgt vorzugehen:

M6 Zylinderkopfschraube lösen und liteServer leicht nach vorne ziehen.

M8 Außensechskantschraube entfernen (SW13). Achtung: U-Scheibe nicht verlieren.

Nockenadapter entfernen; liteServer nach hinten aus der Adapteröffnung ziehen.

Öffnen des Kameragehäuses

8 Schrauben am Kabel- und Zuleitungsflansch lösen. Nie den Schauglasflansch öffnen.

Der Kabel- und Zuleitungsflansch ist vorsichtig und möglichst gerade nach hinten herauszuziehen. Durch entstehenden Unterdruck kann das Entfernen des Flansches ggf. schwerfällig sein. Die zylindrische Spielpassung (H8f7 - DIN ISO 286) von Rumpf- und Flanschbauteil darf nicht verkantet werden! Gefahr durch Beschädigung des zünddurchschlagsicheren Spaltes (DIN EN 60079-1:2012)!

Wetterschutzdach entfernen, wenn vorhanden.

Achtung!
Montageadapter mit Kameramodul und Optik, sowie die Temperatursteuerung, ggf. Hilfsrelais und Klemmleiste sind am Kabel- und Zuleitungsflansch fixiert. Vorsichtig und präzise arbeiten, um ein Verkanten oder Beschädigung der Einbauten zu vermeiden! Vorsicht vor Haut- und Kleidungskontakt an der zylindrischen Passung. Dort befindet sich Schmierpaste (ölhaltig) zum Schutze der Oberfläche vor Passungsrost und mechanischer Beanspruchung. Beim Öffnen des Gehäuses die GYLON® Flachdichtung (bläulich, RAL5012) nicht beschädigen oder verschmutzen! Die Flachdichtung ist lose am Kabel- und Zuleitungsflansch angebracht und nur durch die Schraubverbindungen fixiert!

Öffnen des Leuchtengehäuses

Zum Öffnen des druckfesten Edelstahlgehäuses T07 VA0.1.K1.BOR des liteServer^® Ex.micro sind die Anweisungen in der T20 Ex Installationsanleitung zwingend und Schritt für Schritt zu befolgen!

Lösen Sie die 6 M3 Zylinderkopfschrauben (DIN 912/ ISO 4762) mit zugehörigen Federringen (DIN 127 A) rückseitig am Kabel- und Zuleitungsflansch. Vorsicht vor Haut- und Kleidungskontakt mit den Gewinden. Dort befindet sich LOCTITE^® 243™ (chemische Basis: Dimethacrylatester) zum Schutze selbstständiger Lockerung der Schraubverbindung durch Stöße und Vibrationen.

Der Kabel- und Zuleitungsflansch ist vorsichtig und möglichst gerade nach hinten herauszuziehen. Durch Vakuumbildung kann das Entfernen des Flansches ggf. schwerfällig sein. Die zylindrische Spielpassung H8f7 (DIN ISO 286) von Rumpf- und Flanschbauteil darf nicht verkantet werden! Gefahr durch Beschädigung des zünddurchschlagsicheren Spaltes (DIN EN 60079-1:2012)!

Vorsicht vor Haut- und Kleidungskontakt an der zylindrischen Passung. Dort befindet sich Schmierpaste (ölhaltig) zum Schutz der Oberfläche vor Passungsrost und mechanischer Beanspruchung.

Beim Öffnen des Gehäuses die Gylon Flachdichtung (blau) nicht beschädigen oder verschmutzen! Die Flachdichtung ist lose am Kabel- und Zuleitungsflansch angebracht und nur durch die Schraubverbindungen fixiert.

Ziehen Sie die Leuchte vorsichtig aus dem Gehäuse und achten Sie darauf, dass die Leitungen nicht verklemmen.


Achtung!
Oberfläche von Bohrung und Welle (Passung) am zünddurchschlagsicheren Spalt nicht beschädigen!
Gehäusedichtungen nicht beschädigen und sauber halten!

Nach oben

Entfernen / Einstecken einer SD-Speicherkarte

Die ExCam IPM1137-LE verfügt über einen Slot für eine microSDHC Speicherkarte (Karte nicht im Lieferumfang enthalten). Gespeicherte Video-Files können über das Webinterface abgespielt und gelöscht werden und sind ebenso in einer Downloadliste verfügbar. Die auf der Speicherkarte befindlichen Videos sind außerdem via FTP Server im Netzwerk erreichbar.

Muss die Speicherkarte durch den Benutzer ausgetauscht werden, sollte diese nach Möglichkeit unbeschrieben und mit einem ext4 oder vFAT Dateisystem vorformatiert werden.

Bei Berührung von elektronischen Komponenten ist auf Potentialausgleich, bzw. Erdung des Körpers zu achten (ESD Kleidung, Handgelenk Manschette mit PA, etc. tragen)!

Hardware Reset

Zurücksetzen sämtlicher Parameter einschließlich IP Adresse auf Standardeinstellungen
Die Parameter können über die Weboberfläche oder manuell zurückgesetzt werden. Ist die Kamera im Netzwerk nicht mehr erreichbar oder in einem unkontrollierbaren Zustand, muss der Reset manuell durchgeführt werden. Hierzu ist wie folgt vorzugehen:

Kameraeinbaumodul (Axis M1137 MKII) von der Stromversorgung trennen.
Steuertaste gedrückt halten und gleichzeitig Spannungsversorgung (PoE) zuschalten.
Steuertaste ca. 30 Sekunden gedrückt halten.
Steuertaste loslassen. Nach etwa einer Minute ist die M1137 MKII auf Axis Werkseinstellungen zurückgesetzt. Wenn kein DHCP Server im Netzwerk vorhanden ist lautet die IP Adresse dann: 192.168.0.90 (Subnetzmaskierung 255.255.255.0).
IP Adresse und Passwort können neu festgelegt werden. Sollte der Hardware Reset nicht zufriedenstellend sein, bzw. sollte die Netzwerkkamera schwerwiegendere Konflikte aufweisen oder nicht mehr wie gewohnt arbeiten (Fehler in der Browservisualisierung, Einfrieren des Bildes, Steuerbefehle werden nicht mehr verarbeitet, Verlangsamung des Systems etc.) muss ggf. die aktuelle Firmware neu eingespielt, oder ein Update installiert werden.

Austausch des Leuchtmittels

Das Leuchtmittel sollte nur ausgetauscht werden, wenn es defekt ist. Es darf nur der gesamte Original-LED-Block ersetzt werden. In diesem speziellen Anwendungsfall darf und muss das druckfeste Gehäuse (Ex d) geöffnet werden. Hierzu sind alle notwendigen Arbeitsschritte in dieser Betriebsanleitung, sowie Anweisungen in der Ex Installationsanleitung zur T20 liteServer^® Serie zu befolgen!
Vielleicht hilft Ihnen unser Video weiter: „Austausch des Leuchtmittels liteServer Ex.micro“

Zum Austausch des LED-Blocks müssen die 2 seitlichen Madenschrauben vorsichtig gelöst werden. Der LED-Block ist gesteckt und kann nach Lösen der Madenschrauben einfach entfernt werden.

Stecken Sie den Stecker des neuen LED-Ersatzblocks in die Anschlussbuchse des Gehäuseflanschs. Achten Sie darauf, dass die Steckkontakte und die Kontaktfläche des Aluminiumkühlkörpers sauber und unbeschädigt sind. Nach erfolgreichem Austausch des LED-Blocks sind die Madenschrauben wieder zu befestigen. Verwenden Sie nur neue, original Madenschrauben. Das Anzugsdrehmoment beträgt 1,0 Nm! Zur Schraubensicherung kann Loctite 243 verwendet werden.

Bei Berührung von elektronischen Komponenten ist auf ausreichend Potentialausgleich, bzw. Erdung des Körpers zu achten (ESD Kleidung, Handgelenk Manschette mit PA, etc. tragen)!

Unbedingt auf die Kabelführung beim Verschließen des Gehäuses achten! Es müssen Kollisionen und mechanische Belastungen im verschlossenen Ex-d Gehäuse vermieden, sowie erforderliche Biegeradien eingehalten werden.

Nach oben

Verschließen der druckfesten Gehäuse

Beim Verschließen in umgekehrter Reihenfolge wie beim Öffnen des Gehäuses vorgehen. Ausschließlich Originalschrauben aus dem Lieferumfang verwenden. Unversehrtheit und Sauberkeit von Gewindebohrungen und dem zünddurchschlagsicheren Spalt (zylindrische Passung) sind unbedingt vor Verschließen zu kontrollieren.

Achtung!
Falls der Passungsspalt mechanisch beschädigt ist, darf das Gehäuse nicht mehr verwendet werden!

Achtung!
Schließen Sie keine Fremdkörper im Gehäuse ein.

Achtung!
Setzen Sie den Flansch bis zum Anschlag ein, um Zündschutzart und Gehäuse IP-Schutzgrad zu gewährleisten.

Demontierte Schraubensicherungen (Federringe DIN 127 A) müssen wieder eingesetzt werden. Die blaue GYLON® Flachdichtung muss, entsprechend dem Lochbild des Flansches, unbeschädigt eingesetzt zwischen Flansch und Rumpf sitzen. Die Seitenposition der flachen Oberfläche/ Anpressfläche ist hierbei beliebig. Wird beim Verschließen festgestellt, dass die Oberfläche des Passungsspaltes verschmutzt oder ungenügend geschmiert ist, ist diese mit einem sauberem Reinigungstuch und geeignetem Reinigungsmittel zu entfetten und zu säubern. Anschließend mit einem für diesen spezifischen Anwendungsfall geeigneten Schmiermittel einfetten (z.B. Molykote® P-40 Paste für Standardanwendungen oder Spezialfett OKS 403 bei starkem Seewassereinfluss).

Verschließen des Kameragehäuses

Zylinderkopfschrauben zur explosionssicheren Verbindung des Rumpfes mit dem Flanschbauteil müssen mit Loctite versehen und immer mit 3 Nm Drehmoment über Kreuz und gleichmäßig festgezogen werden!

Verschließen des Leuchtengehäuses

Zylinderkopfschrauben zur explosionssicheren Verbindung des Rumpfes mit dem Flanschbauteil müssen mit Loctite versehen und immer mit 1,2 Nm Drehmoment über Kreuz und gleichmäßig festgezogen werden!

Nach oben

Netzwerkzugriff, Installation und Inbetriebnahme

Erstinbetriebnahme

https://help.axis.com/de-de/axis-m2036-le https://help.axis.com/de-de/axis-m1137-mk-ii

https://help.axis.com/api/download/um_m11_mkii_series_t10180510_de_2304.pdf

Eingestellte Netzfrequenz: 50Hz oder 60Hz
Andere Netzfrequenz einstellen: Menü System Options > Advanced > Plain Config

User: root
Password: root

Nach oben

Browser Support

Eine aktuelle Auflistung unterstützter Webbrowser, Betriebssysteme, erforderlicher Add-ons und ggf. Einschränkungen sind unter nachfolgendem Link nachzulesen:

https://help.axis.com/de-de/access-your-device

https://www.axis.com/de-de/support

Nach oben

Zuweisen einer IP-Adresse

In den meisten Netzwerken ist heutzutage ein DHCP-Server eingebunden, der angeschlossenen Geräten automatisch IP-Adressen zuweist. Wenn Ihr Netzwerk über keinen DHCP-Server verfügt, wird für die ExCam IPM1137-LE die Standard-IP-Adresse 192.168.0.90 (Subnetzmaskierung 255.255.255.0) verwendet. Die Nutzung des AXIS IP Utility ist die empfohlene Methodik zur Festlegung einer IP-Adresse unter Windows.

https://www.axis.com/support/tools/axis-ip-utility

Falls Sie die IP-Adresse nicht zuweisen können, müssen ggf. die Einstellungen der Firewall überprüft werden! AXIS IP Utility erkennt automatisch im Netzwerk vorhandene ExCam Geräte und visualisiert diese in einer Geräteliste. Mit dieser Anwendung kann man auch eine statische IP-Adresse manuell festlegen. Hierzu muss die ExCam IPM1137-LE Netzwerkkamera im gleichen Netzwerksegment (physisches Subnetz) installiert werden, wie der Computer, auf dem das AXIS IP Utility ausgeführt wird. Die ExCam IPM1137-LE hat die Netzwerksignatur "Axis M1137 MKII". MAC Adresse und Seriennummer zur eindeutigen Geräteidentifikation werden ebenfalls ermittelt und dargestellt.

Nach oben
