Betriebsanleitung ExCam IPP5655 MKII
Sicherheitshinweise
Wichtig
- Unbedingt die Sicherheitshinweise in der T08 Ex-Installationsanleitung beachten!
- Die Kamera ist nicht geeignet für Zone 0 und 20!
- Angaben auf dem Typenschild beachten!
- Temperaturklasse und Explosionsgruppe müssen zwingend eingehalten werden!
- Die angegebenen Temperaturen müssen eingehalten werden!
- Umbauten oder Veränderungen an der Kamera sind nicht gestattet.
- Die Kamera ist bestimmungsgemäß in unbeschädigtem und einwandfreiem Zustand zu betreiben.
- Zur Reperatur dürfen nur Originalteile verwendet werden. Reperaturen, die den Explosionsschutz betreffen, dürfen nur vom Hersteller in Übereinstimmung mit national geltenden Regeln durchgeführt werden.
- Bei der Installation müssen die Anforderungen der EN / IEC 60079-14 angewendet werden.
- Die ExCam Geräte mit Modellschlüssel T08-VA4.1K.PS1 (optische Kalotte aus Thermoplast) dürfen generell nicht in Bergbaubereichen (ATEX Gerätegruppe I) eingesetzt werden, noch in Bereichen mit hohem Risiko durch mechanische Gefährdung (ATEX Gerätegruppe II)!
- Gefahr der statischen Aufladung! Nur mit einem weichen, feuchten Tuch reinigen.
- UV-Schutzlackierung der Dome-Kuppel nicht beschädigen. Kratzer vermeiden.
Warnhinweis
WARNUNG:
NICHT INNERHALB EINES EXPLOSIONSGEFÄHRDETEN BEREICHS ÖFFNEN
Sicherheitshinweise in der Installationsanleitung beachten!
Technische Daten
Explosionsschutz
| Gerätekennzeichnung nach Richtlinie 2014/34/EU |
Ex II 2G (Zone 1 und 2) |
| Ex II 2D (Zone 21 und 22) | |
| Explosionsschutz (Gas) | Ex db IIC T6 Gb |
| Explosionsschutz (Staub) | Ex tb IIIC T80°C Db |
| Schutzart | IP 66/68 (IEC /EN 60529) |
| Transport-/ Lagertemperatur | -40°C…+65°C (nicht kondensierend) |
| Umgebungstemperatur (EX) | -30°C...+60°C |
| Benannte Prüfstelle | TÜV Rheinland (Nummer 0035) |
| EU-Baumusterprüfbesch. | TÜV 18 ATEX 8218X (2018) |
| IECEx Cert. of Conformity | TUR 18.0023X (2018) |
| INMETRO-Certificate | TÜV 23.0363X (2023) |
| EAC-Ex TUR Report | TC RU C-DE.HA65.B.01652/22 |
Modellschlüssel
Ex Produktname | Modellvarianten | Artikelnr. | |||||
|---|---|---|---|---|---|---|---|
1) | 2) Typ
| 3) Gehäuse-(kombination) | 4) Temp.-bereich | 5) Kabellänge [m] Kabeltyp | 6) Terminierung | Link zum digitalen Typenschild | |
| ExCam IPP5655 MKII | T08- | VA4.1K.PS1- | L.H- | 005.N- | P | 23040144 | |
| T08- | VA4.1K.PS1- | L.H- | 005.N- | T | 23040145 | ||
| T08- | VA4.1K.PS1- | L.H- | 005.A- | P | 23040146 | ||
| T08- | VA4.1K.PS1- | L.H- | 005.A- | T | 23040147 | ||
Erklärung:
- ExCam IPP5655 MKII = Funktionelle Kamerabeschreibung der ExCam Serie (technische Daten/ Spezifikation des Kameramoduls)
- T08 = SAMCON Produktions- Typ 08
- VA4.1K.PS1 = Gehäusekombination (Edelstahl 1.4404) mit großem Durchmesser ØVA4=216mm) VA4.1K.PS1 = T07 VA4.1 Gehäuse mit kurzer Rumpflänge (LR = 145mm)
VA4.1K.PS1 = Kein Kabel- und Zuleitungsflansch
VA4.1K.PS1 = Thermoplastischer Dome - L.H = Tiefe Temperaturen (Low temperatures) (Tamb > -30°C)
L.H = Hoher Temperaturbereich (Tamb < +60°C) - 005.N = Anschlusskabellänge in Meter zum Auslieferungszeitpunkt; 5m ist die Standard Kabellänge, max. Kabelreichweite beträgt: 005…100 [m]
005.N = Nicht armiertes Kabel
005.A = Armiertes Kabel
- P = Plug- Abschluss (Standard); CAT6, RJ-45 Netzwerkstecker (heavy duty), AWG 26-22; Kontaktbelegung gemäß Spezifikation EIA/TIA-568B
T = Terminal Box (Klemmkasten)- Abschluss (Optional); 4 x PoE Mode A Anbindung (Camera PoE)
(siehe elektrischer Anschluß)
Elektrische Kennwerte
Spannungsversorgung: PoE+, IEEE 802.3at Typ2 Klasse 4
Bezugsspannung: +48 V DC (44...54 V DC)
Maximale Leistungsaufnahme: 19 W
Typische Leistungsaufnahme: 10,5 W
Verbindungsleitungen
Geeignete Kabel & Kabelleitungseinführungen:
siehe hierzu folgendes Video-Tutorial oder Informationen auf der Kabel-Seite.
Achtung!
- Kabel und Leitungen müssen den Vorgaben der IEC 60079-0/1/7 & 14 entsprechen.
- Die Zuleitung muss einen ausreichenden Querschnitt aufweisen und die Absicherung der Leitung den nationalen sowie den internationalen Bestimmungen entsprechen.
Videotechnische Kennwerte
Sonstige technische Daten
Zulässige Umgebungstemperatur: -30°C ... +60°C
Schutzart EN 60529/IEC 529: IP66/68 (Prüfbedingungen 24h/3m Wassersäule 5°C)
Gehäusematerial: Edelstahl WNr.: 1.4404
Gewicht: ca. 15kg
Abmessungen: D216mm x 235,89 mm
Montage
- Gerät auf Transportschäden an Gehäuse und Kabel überprüfen.
- Aufstellungsort sorgfältig auswählen (Licht, Objektabstand,...)
- Optionales Montagezubehör zur einfachen Befestigung an Pole, Wand (hängend) oder horizontal.
- Je nach Zoneneinteilung Arbeitsfreigabe einholen! Beim Öffnen der druckfesten Kapselung unter Spannung unbedingt explosionsfähige Atmosphäre verhindern!
- Nationale Sicherheits-, Errichter- und Unfallverhütungsvorschriften (z.B. DIN EN 60079-14), Sicherheitshinweise in der Ex-Installationsanleitung, sowie ATEX/IECEx Bestimmungen beachten!
- Beachten Sie die nationalen und lokalen Vorschriften für die Montage schwerer Lasten. Ergreifen Sie im Zweifelsfall geeignete Sicherheitsmaßnahmen.
Befestigung der Kamera am Wandhalter
Elektrischer Anschluss
- Darf nur durch Fachpersonal erfolgen!
- Das Gehäuse ist unbedingt über einen PA-Anschluss zu erden!
- Kabel immer geschützt verlegen, Bigeradien beachten!
- Elektrische Arbeiten im Innern des druckfesten Gehäuses von Seiten des Anwenders nicht zulässig!

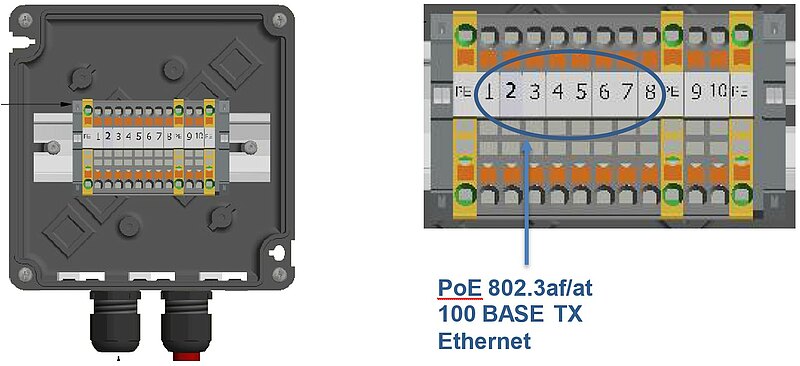

Klemmkastenbelegung
Wichtig
- Ex-e Klemmkasten niemals unter Spannung öffnen!
- Vorschriften für Anschlussräume in erhöhter Sicherheit (Ex-e) beachten.
- Betriebsanleitung des Ex-e Anschlussraumes beachten.
Anschlussarbeiten bei Varianten mit Klemmkasten
Steckerbelegung
Belegung des RJ45 Steckers nach EIA/TIA 568B
Anschlussarbeiten bei Varianten mit Stecker
Achtung
- Verwenden Sie geeignete RJ45 Stecker! Achten Sie auf Schirmung, Querschnitt und Außendurchmesser des Kabels!
- Es ist unbedingt auf eine korrekte Rangierung der Einzeladern gemäß EIA/TIA-56B zu achten.
- Überprüfen Sie Ihre Netzwerkinstallation abschließend per Class-D Link Test.
Geeignete Kabel und Kabelleitungseinführungen
siehe hierzu folgendes Video-Tutorial oder Informationen auf der Kabel-Seite.
Achtung!
- Kabel und Leitungen müssen den Vorgaben der IEC 60079-0/1/7 & 14 entsprechen.
- Die Zuleitung muss einen ausreichenden Querschnitt aufweisen und die Absicherung der Leitung den nationalen sowie den internationalen Bestimmungen entsprechen.
Gummiring abdichtende Verschraubungen
Achten Sie darauf, dass die KLE den oberen Teil des Steckers umschließt und nicht auf diesen drückt.
Barriereverschraubungen
Verwenden Sie im Zusammenhang mit Barriereverschraubungen nicht den beiliegenden Industriestecker! Entfernen Sie innenseitig den Mantel des Netzwerkkabels und terminieren Sie dessen Ende mit einem geeigneten Crimpstecker. Achten Sie auf die richtige Handhabung und folgen Sie den Hinweisen der jeweiligen Montageanweisung.
Prüfung vor Spannungszuschaltung
Achtung!
- Vor Inbetriebnahme des Betriebsmittels sind die in den einzelnen nationalen Bestimmungen genannten Prüfungen durchzuführen. Außerdem ist vor Inbetriebnahme die korrekte Funktion und Installation des Betriebsmittels in Übereinstimmung mit dieser Betriebsanleitung und anderen anwendbaren Bestimmungen zu überprüfen.
- Unsachgemäße Installation und Betrieb der Kamera kann zum Verlust der Garantie führen!
- Nehmen Sie die Kamera nicht bei temperaturen unter 0°C in Betrieb!
Arbeiten im Kameragehäuse
Gründe für das Öffnen des Gehäuses:
- Austauschen der SD-Speicherkarte
- Hardware-Reset
Wichtig
- Je nach Zoneneinteilung Arbeitsfreigabe einholen!
- Explosionsfähige Atmosphäre verhindern!
- Oberfläche des Gewindes, Gehäusedichtungen und zünddurchschlagsicheren Spalt nicht beschädigen!
Öffnen des druckfesten Gehäuses
Die Schraubverbindungen von Flansch- und Rumpfbauteil des Kameragehäuses sind zu entfernen bzw. zu lösen.
Der Kuppelflansch ist vorsichtig und lotrecht herauszuziehen. Durch entstehenden Unterdruck kann das Entfernen des Flansches ggf. schwerfällig sein. Die zylindrische Spielpassung (H8f7 - DIN ISO 286) von Rumpf- und Flanschbauteil darf nicht verkantet werden! Gefahr durch Beschädigung des zünddurchschlagsicheren Spaltes (DIN EN 60079-1:2012)!
Achtung!
Einbauten (Kameramodul, Optik, Temperaturregler, Elektroniken etc.), die über den Montageadapter am Rumpf fixiert sind, müssen sorgsam und vorsichtig behandelt werden. Gefahr vor Beschädigung! Beim Entfernen des Flansches darf die Gylon Flachdichtung (Style 3504 blau) nicht beschädigt oder verunreinigt werden!
Entfernen / Einstecken einer SD-Speicherkarte
Die ExCam IPP5655 MKII verfügt über einen Slot für eine microSDHC Speicherkarte (Karte ist nicht im Lieferumfang enthalten). Gespeicherte Video-Files können über das Webinterface abgespielt und gelöscht werden und sind ebenso in einer Downloadliste verfügbar. Die auf der Speicherkarte befindlichen Videos sind außerdem via FTP Server im Netzwerk erreichbar.
Muss die Speicherkarte durch den Benutzer ausgetauscht werden, sollte diese nach Möglichkeit unbeschrieben und mit einem ext4 oder vFAT Dateisystem vorformatiert werden.
Bei Berührung von elektronischen Komponenten ist auf Potentialausgleich, bzw. Erdung des Körpers zu achten (ESD Kleidung, Handgelenk Manschette mit PA, etc. tragen)!
Hardware Reset
Zurücksetzen sämtlicher Parameter einschließlich IP Adresse auf Standardeinstellungen
Die Parameter können über die Weboberfläche oder manuell zurückgesetzt werden. Ist die Kamera im Netzwerk nicht mehr erreichbar oder in einem unkontrollierbaren Zustand, muss der Reset manuell durchgeführt werden. Hierzu ist wie folgt vorzugehen:
- Kameraeinbaumodul (Axis P5655-E) von der Stromversorgung trennen.
- Steuertaste gedrückt halten und gleichzeitig Spannungsversorgung (PoE) zuschalten.
- Steuertaste ca. 30 Sekunden gedrückt halten.
- Steuertaste loslassen. Nach etwa einer Minute ist die P5655-E auf Axis Werkseinstellungen zurückgesetzt. Wenn kein DHCP Server im Netzwerk vorhanden ist lautet die IP Adresse dann: 192.168.0.90 (Subnetzmaskierung 255.255.255.0).
- IP Adresse und Passwort können neu festgelegt werden. Sollte der Hardware Reset nicht zufriedenstellend sein, bzw. sollte die Netzwerkkamera schwerwiegendere Konflikte aufweisen oder nicht mehr wie gewohnt arbeiten (Fehler in der Browservisualisierung, Einfrieren des Bildes, Steuerbefehle werden nicht mehr verarbeitet, Verlangsamung des Systems etc.) muss ggf. die aktuelle Firmware neu eingespielt, oder ein Update installiert werden.
Verschließen des druckfesten Gehäuses
Beim Verschließen in umgekehrter Reihenfolge wie beim Öffnen des Gehäuses vorgehen. Ausschließlich Originalschrauben aus dem Lieferumfang verwenden. Werkstoffe von Schraubverbindungen sind identisch zum druckfesten Edelstahlgehäuse (Standard WNr.: 1.4404 AISI316L). Unversehrtheit und Sauberkeit von Gewindebohrungen und dem zünddurchschlagsicheren Spalt (zylindrische Passung) sind unbedingt vor Verschließen zu kontrollieren.
Demontierte Schraubensicherungen (Federringe DIN 127 A) müssen wieder eingesetzt werden. Die blaue GYLON® Flachdichtung muss, entsprechend dem Lochbild des Flansches, unbeschädigt eingesetzt zwischen Flansch und Rumpf sitzen. Die Seitenposition der flachen Oberfläche/ Anpressfläche ist hierbei beliebig. Wird beim Verschließen festgestellt, dass die Oberfläche des Passungsspaltes verschmutzt oder ungenügend geschmiert ist, ist diese mit einem sauberem Reinigungstuch und geeignetem Reinigungsmittel zu entfetten und zu säubern. Anschließend mit einem für diesen spezifischen Anwendungsfall geeigneten Schmiermittel einfetten (z.B. Molykote® P-40 Paste für Standardanwendungen oder Spezialfett OKS 403 bei starkem Seewassereinfluss).
Zylinderkopfschrauben zur explosionssicheren Verbindung des Rumpfes mit dem Flanschbauteil müssen mit Loctite versehen und immer mit 9 Nm Drehmoment über Kreuz und gleichmäßig festgezogen werden!
Wichtig
- Setzen Sie den Flansch bis zum Anschlag ein, um Zündschutzart und Gehäuse IP-Schutzgrad zu gewährleisten
- Die M6 Schraubverbindungen von VA4.x Flansch- und Rumpfbauteilen müssen immer mit einem Drehmoment von 9,0 Nm (über Kreuz) angezogen werden! Bei übermäßigem Anziehen der Schraubverbindungen kann das Gerät beschädigt werden.
- Achten Sie darauf die Oberfläche von Bohrung und Welle (Passung) des zünddurchschlagsicheren Spalts nicht zu beschädigen.
- Achten Sie darauf, die Gehäusedichtungen nicht zu beschädigen und diese sauber zu halten.
- Falls der Passungsspalt mechanisch beschädigt ist darf das Gehäuse nicht mehr verwendet werden!
- Falls die Kuppeln beschädigt ist darf sie nicht mehr verwendet werden!
- Schließen Sie keine Fremdkörper im Gehäuse ein!
Netzwerkzugriff, Installation und Inbetriebnahme
Erstinbetriebnahme
https://www.axis.com/de-de/products/axis-p5655-e
https://help.axis.com/download/um_p5655_e_T10132167_de_2407.pdf
Eingestellte Netzfrequenz: 50Hz oder 60Hz
Andere Netzfrequenz einstellen: Menü System Options > Advanced > Plain Config
User: root
Password: root
Browser Support
Eine aktuelle Auflistung unterstützter Webbrowser, Betriebssysteme, erforderlicher Add-ons und ggf. Einschränkungen sind unter nachfolgendem Link nachzulesen:
https://help.axis.com/de-de/access-your-device
https://www.axis.com/de-de/support
Zuweisen einer IP-Adresse
In den meisten Netzwerken ist heutzutage ein DHCP-Server eingebunden, der angeschlossenen Geräten automatisch IP-Adressen zuweist. Wenn Ihr Netzwerk über keinen DHCP-Server verfügt, wird für die ExCam IPP5655 MKII die Standard-IP-Adresse 192.168.0.90 (Subnetzmaskierung 255.255.255.0) verwendet. Die Nutzung des AXIS IP Utility ist die empfohlene Methodik zur Festlegung einer IP-Adresse unter Windows.
https://www.axis.com/support/tools/axis-ip-utility
Falls Sie die IP-Adresse nicht zuweisen können, müssen ggf. die Einstellungen der Firewall überprüft werden! AXIS IP Utility erkennt automatisch im Netzwerk vorhandene ExCam Geräte und visualisiert diese in einer Geräteliste. Mit dieser Anwendung kann man auch eine statische IP-Adresse manuell festlegen. Hierzu muss die ExCam IPP5655 MKII Netzwerkkamera im gleichen Netzwerksegment (physisches Subnetz) installiert werden, wie der Computer, auf dem das AXIS IP Utility ausgeführt wird. Die ExCam IPP5655 MKII hat die Netzwerksignatur "Axis P5655-E". MAC Adresse und Seriennummer zur eindeutigen Geräteidentifikation werden ebenfalls ermittelt und dargestellt.
