Betriebsanleitung ExCam IPQ1715
Sicherheitshinweise
Wichtig
- Unbedingt die Sicherheitshinweise in der T08 Ex-Installationsanleitung beachten!
- Die Kamera ist nicht geeignet für Zone 0 und 20!
- Angaben auf den Typenschildern beachten!
- Temperaturklasse und Explosionsgruppe müssen zwingend eingehalten werden!
- Die angegebenen Temperaturen müssen eingehalten werden!
- Umbauten oder Veränderungen an der Kamera sind nicht gestattet.
- Das Gerät ist bestimmungsgemäß in unbeschädigtem und einwandfreiem Zustand zu betreiben.
- Zur Reperatur dürfen nur Originalteile verwendet werden. Reperaturen, die den Explosionsschutz betreffen, dürfen nur vom Hersteller in Übereinstimmung mit national geltenden Regeln durchgeführt werden.
- Bei der Installation müssen die Anforderungen der EN / IEC 60079-14 angewendet werden.
Warnhinweis
- WARNUNG:
NICHT INNERHALB EINES EXPLOSIONSGEFÄHRDETEN BEREICHS ÖFFNEN
Sicherheitshinweise in der Installationsanleitung beachten!
Technische Daten
Explosionsschutz
| Gerätekennzeichnung nach Richtlinie 2014/34/EU |
Ex II 2G (Zone 1 und 2) |
| Ex II 2D (Zone 21 und 22) | |
| Ex I M2 (nur für Varianten mit armierter Leitung und Plug-Abschluss) | |
| Explosionsschutz (Modelle - L.N) | |
| Explosionsschutz (Gas) | Ex db IIB T6 Gb |
| Explosionsschutz (Staub) | Ex tb IIIC T80°C Db |
| Explosionsschutz (Bergbau) | Ex db I Mb (nur für Varianten mit armierter Leitung und Plug-Abschluss) |
| Explosionsschutz (Modelle - LL.H) | |
| Explosionsschutz (Gas) | Ex db IIB T4 Gb |
| Explosionsschutz (Staub) | Ex tb IIIC T130°C Db |
| Schutzart | IP68 (IEC /EN 60529) |
| Transport-/ Lagertemperatur | -40°C…+65°C (nicht kondensierend) |
| Umgebungstemperatur (EX) | -40°C…+50°C (L.N) |
| -60°C...+50°C (LL.H) (Temperaturklasse muss auf T4 reduziert werden) | |
| Benannte Prüfstelle | TÜV Rheinland (Nummer 0035) |
EU-Baumusterprüfbesch. | TÜV 18 ATEX 8218X (2018) |
| IECEx Cert. of Conformity | TUR 18.0023X (2018) |
| INMETRO-Certificate | TÜV 23.0363X (2023) |
| EAC-Ex TUR Report | TC RU C-DE.HA65.B.01652/22 |
Modellvarianten
Ex Produktname | Modellvarianten | Artikelnr. | |||||
|---|---|---|---|---|---|---|---|
1) | 2) Typ
| 3) Gehäuse-(kombination) | 4) Temp.-bereich | 5) Kabellänge [m] Kabeltyp | 6) Terminierung | Link zum digitalen Typenschild | |
| ExCam IPQ1715 |
T08-
|
VA2.2.K1.BOR-
|
L.N-
|
005.N-
|
P
| ||
T08- | VA2.2.K1.BOR- | L.N- | 005.N- | T | 22070406 | ||
| T08- | VA2.2.K1.BOR- | LL.H- | 005.N- | P | 22070409 | ||
T08- | VA2.2.K1.BOR- | LL.H- | 005.N- | T | 22070431 | ||
T08- | VA2.2.K1.BOR- | L.N- | 005.A- | T | 22070488 | ||
T08- | VA2.2.K1.BOR- | L.N- | 005.A- | P | 22070504 | ||
Erklärung:
- ExCam IPQ1715 = Funktionelle Kamerabeschreibung der ExCam Serie (technische Daten/ Spezifikation des Kameramoduls)
- T08 = SAMCON Produktions- Typ 08 (Ex-geschützte Kamera)
- VA2.2.K1.BOR = Gehäusekombination (Edelstahl 1.4404) mit großem Durchmesser ØVA2=113mm) VA2.2.K1.BOR = T07 VA2.2 Gehäuse mit mittlerer Rumpflänge (LR = 261mm)
VA2.2.K1.BOR = K1 Kabel- und Zuleitungsflansch
VA2.2.K1.BOR = Borosilikatschauglasscheibe DIN7080 (Standard, für Videokameras im sichtbaren Spektralbereich: λ = 350...2000 [nm] und fotografischer Infrarot Bereich NIR, nicht geeignet für Thermografie Applikationen (MIR/ FIR), für Kameras ohne Wischer - L.N = Umgebungstemperaturbereich untere Temperatur, keine eingebaute Heizung (Tamb < -40°C)
L.N = Umgebungstemperaturbereich obere Temperatur, keine Modifikationen für Batterie (Tamb > +50°C)
LL.H = Tiefe Temperaturen, eingebaute PTC Heizung (Tamb > -60°C)
LL.H = Batterie entfernt (Tamb > +50°C) - 005.N = Anschlusskabellänge in Meter zum Auslieferungszeitpunkt; 5m ist die Standard Kabellänge, max. Kabelreichweite beträgt: 005...100 [m]
005.N = Nicht armiertes Kabel
005.A = Armiertes Kabel - P = Plug- Abschluss (Standard) CAT6, RJ-45 Netzwerkstecker (heavy duty), AWG 26-22, Kontaktbelegung gemäß Spezifikation EIA/TIA-568B
T = Terminal Box (Klemmkasten)- Abschluss (Optional) 4 x PoE Mode A Anbindung (Camera PoE) (siehe elektrischer Anschluß)
Elektrische Kennwerte
Einspeisung der Kamera (PoE):
Spannungsversorgung: PoE, IEEE 802.3af/802.3at Typ2 Klasse 4
Bezugsspannung: +48 V DC (44...54 V DC)
Maximale Leistungsaufnahme: 13,5 W
Typische Leistungsaufnahme: 12,0 W
Einspeisung der Heizung mit 24 VDC:
Spannungsversorgung: 24 V DC
Leistungsaufnahme: ca. 40W@-60°C (temperaturabhängig)
Verbindungsleitungen
Bei Modellen ohne Heizung:
Bei Modellen mit Heizung:
Geeignete Kabel & Kabelleitungseinführungen:
siehe hierzu folgendes Video-Tutorial oder Informationen auf der Kabel-Seite.
Achtung!
- Kabel und Leitungen müssen den Vorgaben der IEC 60079-0/1/7 & 14 entsprechen.
- Die Zuleitung muss einen ausreichenden Querschnitt aufweisen und die Absicherung der Leitung den nationalen sowie den internationalen Bestimmungen entsprechen.
Kabelleitungseinführungen
Anschlusskabel SKD02-T --> KLE Capri ADE1F2 M20x1,5 Cap Nr.5 (7-12mm)
Anschlusskabel SKDP03-T --> KLE Capri ADE1F2 M20x1,5 Cap Nr.6 (10-16mm)
Anschlusskabel ASKD02-T --> KLE Capri ADE4F Cap Nr.6
Anschlusskabel ASKDP03-T --> KLE Capri ADE4F Cap Nr.7
Dokumentation, Konformitätserklärung, Instruction Manual, Datenblatt
Videotechnische Kennwerte
Sonstige technische Daten
Zulässige Umgebungstemperatur: -40°C ... +50°C (Poe Einspeisung der Kamera); -60°C ... +50°C (zusätzliche 24 VDC Einspeisung der Heizung)
Schutzart EN 60529/IEC 529: IP66/68 (Prüfbedingungen 24h/3m Wassersäule 5°C)
Gehäusematerial: Edelstahl WNr.: 1.4404
Gewicht: ca. 6kg
Abmessungen: 113mm x 261mm
Montage
- Gerät auf Transportschäden an Gehäuse und Kabel überprüfen.
- Aufstellungsort sorgfältig auswählen (Licht, Objektabstand,...)
- Optionales Montagezubehör zur einfachen Befestigung an Pole, Wand oder Scharnier.
- Je nach Zoneneinteilung Arbeitsfreigabe einholen! Beim Öffnen der druckfesten Kapselung unter Spannung unbedingt explosionsfähige Atmosphäre verhindern!
- Nationale Sicherheits-, Errichter- und Unfallverhütungsvorschriften (z.B. DIN EN 60079-14), Sicherheitshinweise in der Ex-Installationsanleitung, sowie ATEX/IECEx Bestimmungen beachten!
Befestigung der Kamera am Wandhalter
Elektrischer Anschluss
- Darf nur durch Fachpersonal erfolgen!
- Das Gehäuse ist unbedingt über einen PA-Anschluss zu erden!
- Kabel immer geschützt verlegen, Bigeradien beachten!
- Elektrische Arbeiten im Innern des druckfesten Gehäuses von Seiten des Anwenders nicht zulässig!

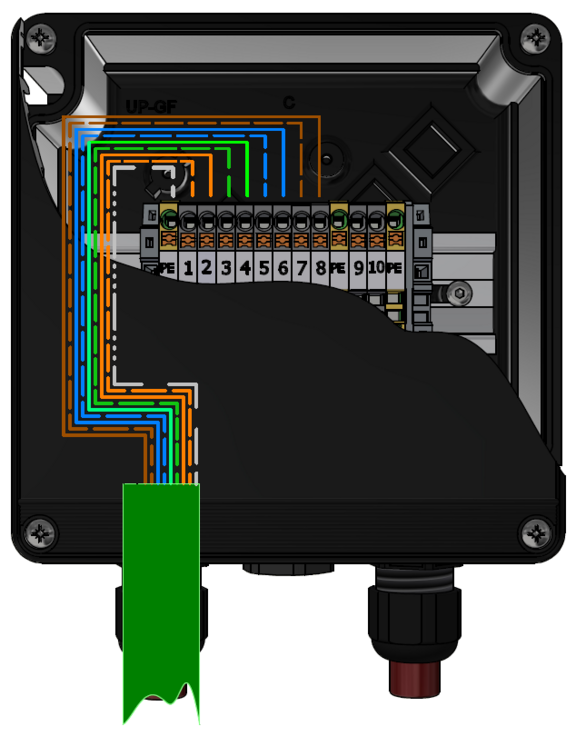

Klemmkastenbelegung
Wichtig
- Ex-e Klemmkasten niemals unter Spannung öffnen!
- Vorschriften für Anschlussräume in erhöhter Sicherheit (Ex-e) beachten.
- Betriebsanleitung des Ex-e Anschlussraumes beachten.
Anschlussarbeiten bei Varianten mit Klemmkasten
ohne Heizung
mit Heizung
Steckerbelegung
Belegung des RJ45 Steckers nach EIA/TIA 568B
Anschlussarbeiten bei Varianten mit Stecker
Achtung
- Verwenden Sie geeignete RJ45 Stecker! Achten Sie auf Schirmung, Querschnitt und Außendurchmesser des Kabels!
- Es ist unbedingt auf eine korrekte Rangierung der Einzeladern gemäß EIA/TIA-56B zu achten.
- Überprüfen Sie Ihre Netzwerkinstallation abschließend per Class-D Link Test.
Direkte Rangierung vom Klemmkasten in den sicheren Bereich

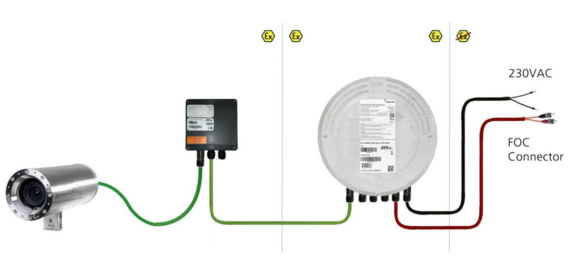

Rangierung über ein ExConnection Rail (optionales Zubehör)
Prüfung vor Spannungszuschaltung
Achtung!
- Vor Inbetriebnahme des Betriebsmittels sind die in den einzelnen nationalen Bestimmungen genannten Prüfungen durchzuführen. Außerdem ist vor Inbetriebnahme die korrekte Funktion und Installation des Betriebsmittels in Übereinstimmung mit dieser Betriebsanleitung und anderen anwendbaren Bestimmungen zu überprüfen.
- Unsachgemäße Installation und Betrieb der Kamera kann zum Verlust der Garantie führen!
- Nehmen Sie die Kamera nicht bei temperaturen unter 0°C in Betrieb!
Arbeiten in den Gehäusen
Gründe für das Öffnen des Kameragehäuses:
- Austauschen der SD-Speicherkarte
- Hardware-Reset
Wichtig
- NICHT INNERHALB EINES EXPLOSIONSGEFÄHRDETEN BEREICHS ÖFFNEN!
- Je nach Zoneneinteilung Arbeitsfreigabe einholen!
- Explosionsfähige Atmosphäre verhindern!
- Oberfläche des Gewindes, Gehäusedichtungen und zünddurchschlagsicheren Spalt nicht beschädigen!
Öffnen des Kameragehäuses
Wetterschutzdach entfernen, wenn vorhanden. Dazu 4x 12mm Linsenschrauben M4*0,7 vorder- und rückseitig an den Bügelhalterungen lösen.
8 Schrauben am Kabel- und Zuleitungsflansch lösen. Nie den Schauglasflansch öffnen.
Der Kabel- und Zuleitungsflansch ist vorsichtig und möglichst gerade nach hinten herauszuziehen. Durch entstehenden Unterdruck kann das Entfernen des Flansches ggf. schwerfällig sein. Die zylindrische Spielpassung (H8f7 - DIN ISO 286) von Rumpf- und Flanschbauteil darf nicht verkantet werden! Gefahr durch Beschädigung des zünddurchschlagsicheren Spaltes (DIN EN 60079-1:2012)!
Achtung!
Montageadapter mit Kameramodul und Optik, sowie die Temperatursteuerung, ggf. Hilfsrelais und Klemmleiste sind am Kabel- und Zuleitungsflansch fixiert. Vorsichtig und präzise arbeiten, um ein Verkanten oder Beschädigung der Einbauten zu vermeiden! Vorsicht vor Haut- und Kleidungskontakt an der zylindrischen Passung. Dort befindet sich Schmierpaste (ölhaltig) zum Schutze der Oberfläche vor Passungsrost und mechanischer Beanspruchung. Beim Öffnen des Gehäuses die GYLON® Flachdichtung (bläulich, RAL5012) nicht beschädigen oder verschmutzen! Die Flachdichtung ist lose am Kabel- und Zuleitungsflansch angebracht und nur durch die Schraubverbindungen fixiert!
Entfernen / Einstecken einer SD-Speicherkarte
Die ExCam IPQ1715 verfügt über einen Slot für eine microSDHC Speicherkarte (Karte nicht im Lieferumfang enthalten). Gespeicherte Video-Files können über das Webinterface abgespielt und gelöscht werden und sind ebenso in einer Downloadliste verfügbar. Die auf der Speicherkarte befindlichen Videos sind außerdem via FTP Server im Netzwerk erreichbar.
Muss die Speicherkarte durch den Benutzer ausgetauscht werden, sollte diese nach Möglichkeit unbeschrieben und mit einem ext4 oder vFAT Dateisystem vorformatiert werden.
Bei Berührung von elektronischen Komponenten ist auf Potentialausgleich, bzw. Erdung des Körpers zu achten (ESD Kleidung, Handgelenk Manschette mit PA, etc. tragen)!
Hardware Reset
Zurücksetzen sämtlicher Parameter einschließlich IP Adresse auf Standardeinstellungen
Die Parameter können über die Weboberfläche oder manuell zurückgesetzt werden. Ist die Kamera im Netzwerk nicht mehr erreichbar oder in einem unkontrollierbaren Zustand, muss der Reset manuell durchgeführt werden. Hierzu ist wie folgt vorzugehen:
- Kameraeinbaumodul (Axis Q1715) von der Stromversorgung trennen.
- Steuertaste gedrückt halten und gleichzeitig Spannungsversorgung (PoE) zuschalten.
- Steuertaste ca. 30 Sekunden gedrückt halten.
- Steuertaste loslassen. Nach etwa einer Minute ist die Q1715 auf Axis Werkseinstellungen zurückgesetzt. Wenn kein DHCP Server im Netzwerk vorhanden ist lautet die IP Adresse dann: 192.168.0.90 (Subnetzmaskierung 255.255.255.0).
- IP Adresse und Passwort können neu festgelegt werden. Sollte der Hardware Reset nicht zufriedenstellend sein, bzw. sollte die Netzwerkkamera schwerwiegendere Konflikte aufweisen oder nicht mehr wie gewohnt arbeiten (Fehler in der Browservisualisierung, Einfrieren des Bildes, Steuerbefehle werden nicht mehr verarbeitet, Verlangsamung des Systems etc.) muss ggf. die aktuelle Firmware neu eingespielt, oder ein Update installiert werden.
Verschließen des druckfesten Gehäuses
Beim Verschließen in umgekehrter Reihenfolge wie beim Öffnen des Gehäuses vorgehen. Ausschließlich Originalschrauben aus dem Lieferumfang verwenden. Unversehrtheit und Sauberkeit von Gewindebohrungen und dem zünddurchschlagsicheren Spalt (zylindrische Passung) sind unbedingt vor Verschließen zu kontrollieren.
Achtung!
Falls der Passungsspalt mechanisch beschädigt ist, darf das Gehäuse nicht mehr verwendet werden!
Achtung!
Schließen Sie keine Fremdkörper im Gehäuse ein.
Achtung!
Setzen Sie den Flansch bis zum Anschlag ein, um Zündschutzart und Gehäuse IP-Schutzgrad zu gewährleisten.
Demontierte Schraubensicherungen (Federringe DIN 127 A) müssen wieder eingesetzt werden. Die blaue GYLON® Flachdichtung muss, entsprechend dem Lochbild des Flansches, unbeschädigt eingesetzt zwischen Flansch und Rumpf sitzen. Die Seitenposition der flachen Oberfläche/ Anpressfläche ist hierbei beliebig. Wird beim Verschließen festgestellt, dass die Oberfläche des Passungsspaltes verschmutzt oder ungenügend geschmiert ist, ist diese mit einem sauberem Reinigungstuch und geeignetem Reinigungsmittel zu entfetten und zu säubern. Anschließend mit einem für diesen spezifischen Anwendungsfall geeigneten Schmiermittel einfetten (z.B. Molykote® P-40 Paste für Standardanwendungen oder Spezialfett OKS 403 bei starkem Seewassereinfluss).
Zylinderkopfschrauben zur explosionssicheren Verbindung des Rumpfes mit dem Flanschbauteil müssen mit Loctite versehen und immer mit 3 Nm Drehmoment über Kreuz und gleichmäßig festgezogen werden!
Batterie
Die ExCam IPQ1715 Modelle ...-L.N-... ist mit einer Maxell Knopfzelle CR2032H ausgestattet, mit der die interne Echtzeituhr (RTC) versorgt wird. Die Batterie darf auf keinen Fall vom Kunden ersetzt werden. Wenden Sie sich in diesem Fall an den Hersteller.
Netzwerkzugriff, Installation und Inbetriebnahme
Erstinbetriebnahme
https://help.axis.com/de-de/axis-q1715
Eingestellte Netzfrequenz: 50Hz oder 60Hz
Andere Netzfrequenz einstellen: Menü System Options > Advanced > Plain Config
User: root
Password: root
Browser Support
Eine aktuelle Auflistung unterstützter Webbrowser, Betriebssysteme, erforderlicher Add-ons und ggf. Einschränkungen sind unter nachfolgendem Link nachzulesen:
https://help.axis.com/de-de/access-your-device
https://www.axis.com/de-de/support
Zuweisen einer IP-Adresse
In den meisten Netzwerken ist heutzutage ein DHCP-Server eingebunden, der angeschlossenen Geräten automatisch IP-Adressen zuweist. Wenn Ihr Netzwerk über keinen DHCP-Server verfügt, wird für die ExCam IPQ1715 die Standard-IP-Adresse 192.168.0.90 (Subnetzmaskierung 255.255.255.0) verwendet. Die Nutzung des AXIS IP Utility ist die empfohlene Methodik zur Festlegung einer IP-Adresse unter Windows.
https://www.axis.com/support/tools/axis-ip-utility
Falls Sie die IP-Adresse nicht zuweisen können, müssen ggf. die Einstellungen der Firewall überprüft werden! AXIS IP Utility erkennt automatisch im Netzwerk vorhandene ExCam Geräte und visualisiert diese in einer Geräteliste. Mit dieser Anwendung kann man auch eine statische IP-Adresse manuell festlegen. Hierzu muss die ExCam IPQ1715 Netzwerkkamera im gleichen Netzwerksegment (physisches Subnetz) installiert werden, wie der Computer, auf dem das AXIS IP Utility ausgeführt wird. Die ExCam IPQ1715 hat die Netzwerksignatur "Axis Q1715". MAC Adresse und Seriennummer zur eindeutigen Geräteidentifikation werden ebenfalls ermittelt und dargestellt.
Zubehör
Sonstiges Zubehör
Scharnierbefestigung,
Thermoisolator, Twin-Adapter,
SuperClamp-Montageadapter
