Bei der ExCam SUFA1080 handelt es sich um eine Thermografie-Sensoreinheit für den Einsatz im explosionsgefährdeten Bereich. Sie bietet alle Vorteile der Wärmebilderkennung. Die ExCam SUFA1080 ist Teil einer modularen/geteilten Ex-Netzwerkkamera. Sie ist zur Verwendung mit einer separat erhältlichen Haupteinheit zur Bildverarbeitung gedacht. Die ExCam-Reihe ist sowohl im Rahmen der europäischen (ATEX) als auch der internationalen Richtlinie (IECEx) zertifiziert. Diese Zulassungen und weitere verfügbare Dokumente finden Sie im Downloadbereich.
Funktions Highlights.
- Zertifizierung für explosionsgefährdete Bereiche (ATEX, IECEx & EAC-Ex)
- Ultrakompakt und leicht
- Wärmebildtechnik mit geringer Fehlalarmquote
- Ein-Kabel-Lösung
- Schutzart IP68 (IEC 60529)
- Auflösung thermal: 208x156
Explosionsgeschützte Wärmebild-Sensoreinheit mit ATEX-, IECEx und EAC-Ex-Zulassung
Die ExCam-Reihe ist sowohl im Rahmen der europäischen (ATEX) als auch der internationalen Richtlinie (IECEx) zertifiziert. Das ex-geschützte Gehäuse ist für die ATEX Gruppe II für die Zonen 1, 2 sowie 21 und 22 einschließlich der Explosionsgruppen IIC / IIIC zugelassen.
Bei der Entwicklung der ExCam SUFA1080 wurde sehr hoher Wert auf Sicherheit sowie mechanische Präzision und hochwertige Edelstähle gelegt. Zudem stand ein modularer Aufbau im Vordergrund der Entwicklung.
Vielfältige Einsatzmöglichkeiten
Ex-geschützte Thermalkameras können für viele Anwendungen in der Elektronik, Luft- und Raumfahrt, Metall- und Chemischen Industrie eingesetzt werden, ganz unabhängig von den Lichtverhältnissen. Beim Objektschutz kann die Wärmebildkamera eine optische Überwachungskamera optimal ergänzen.
Verlässliche Wärmebilderfassung
Die ExCam SUFA1080 ermöglicht zu jeder Tages- und Nachtzeit eine optimale Erkennung. Sie sieht auch bei völliger Dunkelheit! Ideal geeignet ist sie zum Überwachen der Temperatur von großen Flächen, da sie die Temperatur nicht nur punktuell, sondern im gesamten Aufnahmebereich überwacht. Einen Temperaturanstieg erkennt die Thermalkamera sofort. Auch bewegte und schwer zugängliche Objekte stellen kein Problem für die ExCam SUFA1080 dar. Sie kann Personen und Fahrzeuge detektieren, ohne dabei in Konflikt mit dem Datenschutz zu geraten. Die Fehlalarmquote wird gesenkt. Die Temperaturgrenzwerte der ExCam SUFA1080 liegen bei -30°C und +60°C.

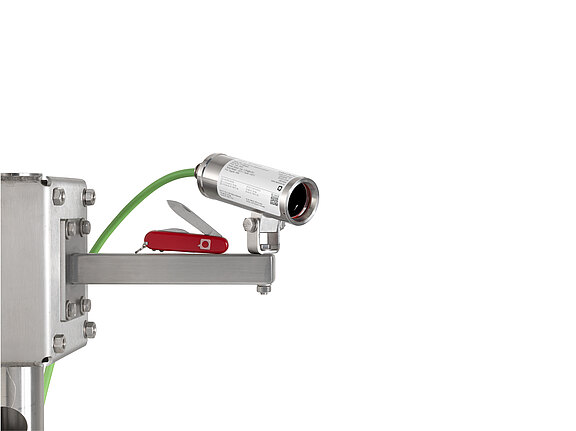

Ultrakompaktes Gehäuse
Mit ihrer Länge von 127 mm und einem Durchmesser von 48 mm ist die Sensoreinheit ExCam SUFA1080 so klein, dass man sie nahezu überall unterbringen kann.
Reichweite nach Johnson
Dank des Mikrobolometers ist die ExCam SUFA1080 in der Lage, thermografische Bilder bewegter Objekten zu liefern.
| Reichweiten nach Johnson Kriterien (theoretische Werte) | Brennweite | Sichtwinkel | Erfassung | |
|---|---|---|---|---|
| Werte können in Abhängigkeit von Witterungsverhältnissen schwanken | mm | Horizontal | Mensch 1,8 x 0,5 m | Fahrzeug 4 x 1,5 m |
| Erfassung (1,5 Pixel auf Zielobjekt) | 4 | 35,4° | 166 - 182 | 511 - 559 |
| Erkennung (6 Pixel auf Zielobjekt) | 4 | 35,4° | 41 - 45 | 127 - 139 |
| Identifizierung (12 Pixel auf Zielobjekt) | 4 | 35,4° | 20 - 22 | 63 - 69 |
Medienbeständigkeit und Dichtungen
Die ExCam-Reihe ist dank Ihrer hochwertigen Materialien beständig gegen sehr viele Medien!
Die speziell konstruierten GYLON-Flachdichtungen (PTFE) machen die Kamera nicht nur wasserdicht (IP68), sondern auch beständig gegen eine Vielzahl von Chemikalien. Das äußerst robuste, kratz- und schlagfeste Germaniumglas der Frontscheibe reiht sich nahtlos ein in die Liste hochwertiger Materialien.
