Dome mit optimierter UV- und Kratzbeständigkeit

Die Herausforderung
Einen vollen Überblick über einen größeren Bereich zu haben ist in vielen Situationen äußerst wichtig für den Verantwortlichen, besonders wenn es in diesem Bereich um das Erkennen von Gefahren geht. So finden sich Überwachungskamerasysteme für die Innen- und/oder Außenüberwachung in öffentlichen oder privaten Bereichen, in explosionsgefährdeten Bereichen, wie beispielsweise auf Bohrinseln oder im Bereich von Förderanlagen von fossilen Brennstoffen, welche auch beim Auftreten von Störfällen weiterhin zuverlässige Bilder liefern sollen.

Der Kuppelflansch ist für den Ex- Bereich eine sehr spezielle Konstruktion.

Normalerweise sind Dome-Kameras mit Kunststoffkuppeln, Polycarbonat, ca 0,8mm dick ausgerüstet. Im Ex-Bereich müssen diese Kuppeln extrem robust sein. Die Kuppeln müssen schlagsicher sein, sind im Außenbereich typischerweise rauen Umgebungsbedingungen ausgesetzt (Wetterbedingungen wie Regen, Hagel, Schnee). Ferner können Kamerasysteme Vandalismus, Explosionen und damit extremen Druck- und Temperaturzuständen ausgesetzt sein.
Die Bildqualität des von der Kamera aufgenommenen Bildes wird von der Wandstärke und der Fertigungsqualität der optischen Kuppel beeinflusst.

Die Innovation

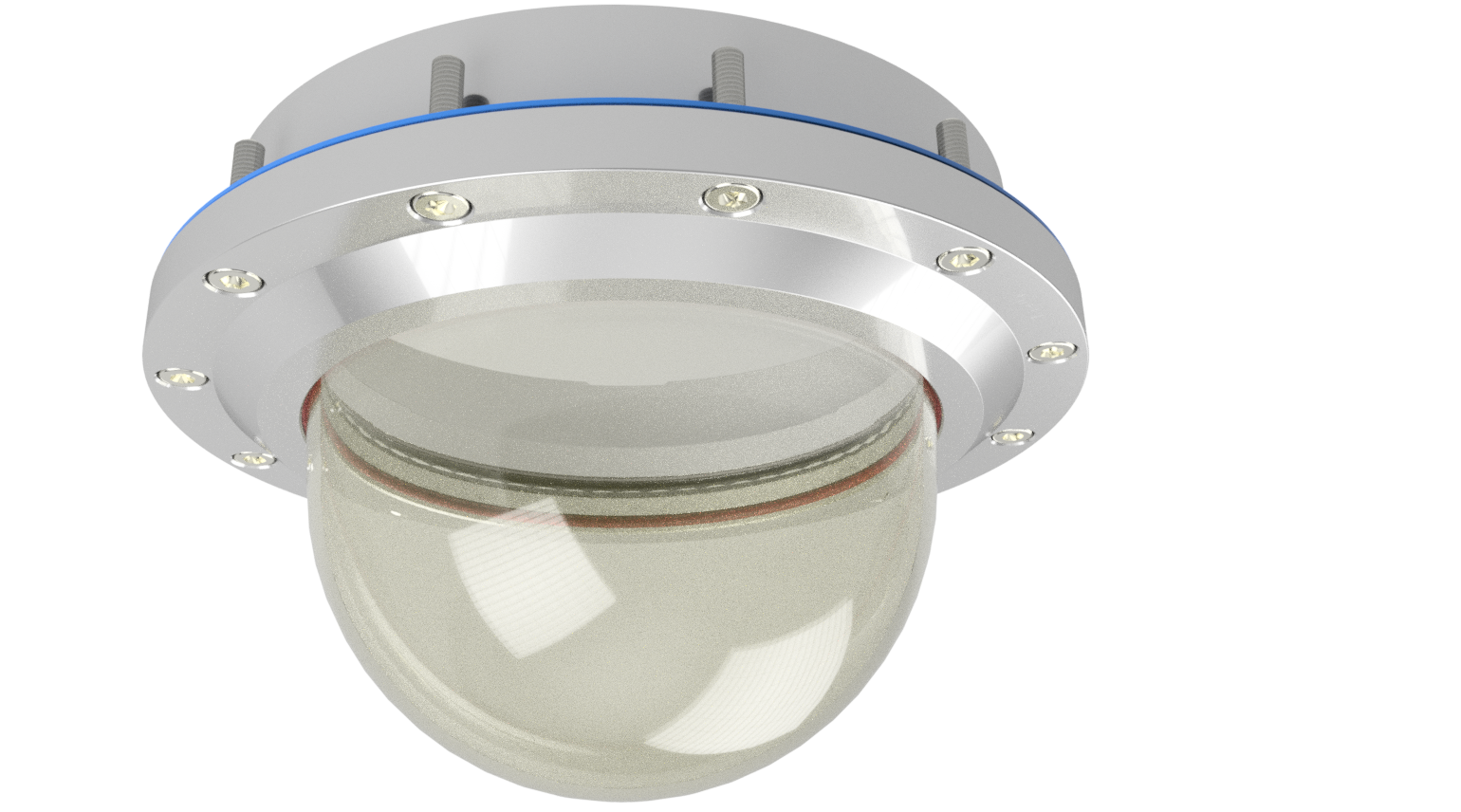

Unsere Erfindung soll eine geringere Bildverzerrung schaffen, die insbesondere explosions- und druckfest sein. Der PSU Dome ist aus einem Hightech-Kunststoff der Fa. BASF gefertigt, Polysulfon. Er findet auch Einsatz in der Feuerwehr-/Luftfahrttechnik.
Ein zäher Kunststoff mit dünner Schichtstärke, 3mm, der Drücke zulässt von über 30bar.
Ein Polysulfon-Dome, der zur Zeit der optisch beste und sicherste Explosionsschutz-Dome der Welt ist.

Andere Polycarbonat-Dome sind deutlich dicker, was zu Problemen mit der Transmission und der Qualität führt. Der Polysulfonwerkstoff erlaubt eine dünnere Projektierung, bessere mechanische Performance und bessere Bilder. Die Kuppel ist mit einer zweiteiligen Nano-Beschichtung optimiert, sie verhindert das Eindringen von UV-Licht, sorgt für Langlebigkeit und die Anti-Kratzbeschichtung erleichtert die Reinigung. Durch die Werkstoffauswahl erreicht die Schutzkuppel eine sehr hohe Transparenz, im HD-Sichtbereich der Kamera sind mehr als 40-fach optischer Zoom bei fast parallelem Strahlengang umsetzbar. Darüber hinaus ist die optische Schutzkuppel hydrolysefest, stabil gegenüber Wasserdampfeinflüssen.

Innovativer Dome auf neu entwickeltem Gehäuse

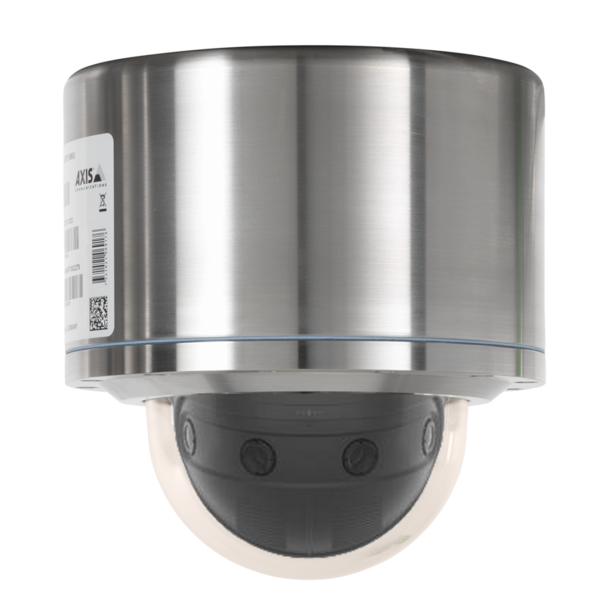

Anders als unsere anderen Gehäuse besteht das ebenso neu entwickelte VA4.1 nicht aus einem Rumpf- und 2 Flanschbauteilen, sondern aus einer aus einem Bauteil gefertigten Rumpf-Flansch-Kombination und nur einem Flansch. Das neue Schutzsystem eignet sich optimal für den Einbau einer Panoramakamera (ExCam IPP3827), da durch die reduzierte Wandstärke und den großen Dome der Blickwinkel eines hochauflösenden Weitwinkel-Kameramoduls maximal ist.

Für einen Vergleich unseres innovativen Dome zu Produkten unserer Mitbewerber:

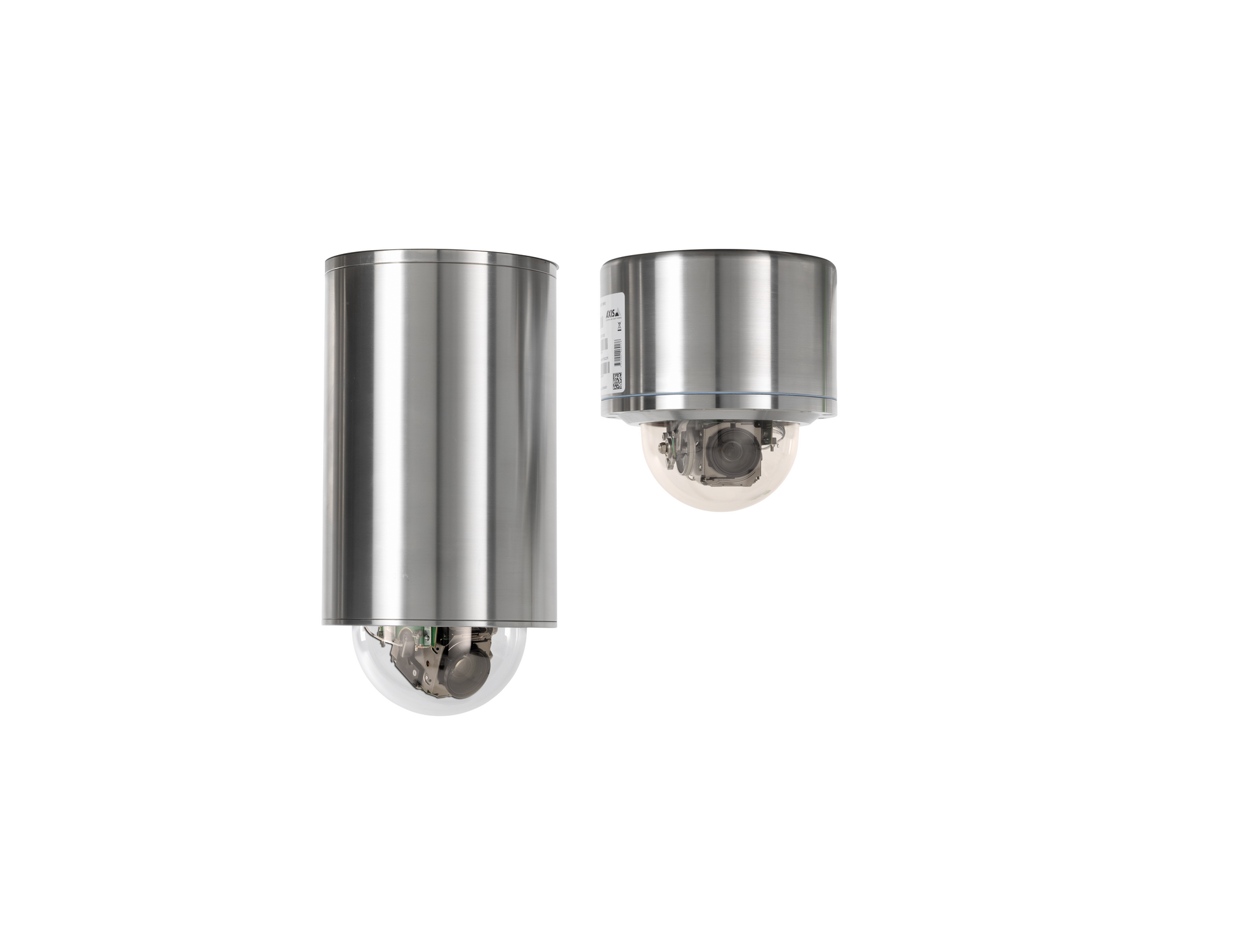

ExCam IPQ6075 - Dome-Qualitätsvergleich

Patent i.P. europ. Patentanmeldung Nr. 22 215 907.1 - Schutzgehäuse für ein Überwachungskamerasystem und Überwachungskamerasystem

Europäisches Patentamt
